用倒顺开关控制三相异步电动机正反转的方法图解

不管是哪种类型的三相异步电动机，星型连接或者角型连接，在控制正反转方面，一般都是针对总电源相序随便倒换两相就可以了，怎么用倒顺开关控制三相异步电动机正反转，具体方法参考如下。

用倒顺开关控制三相异步电动机正反转的方法

如下图：

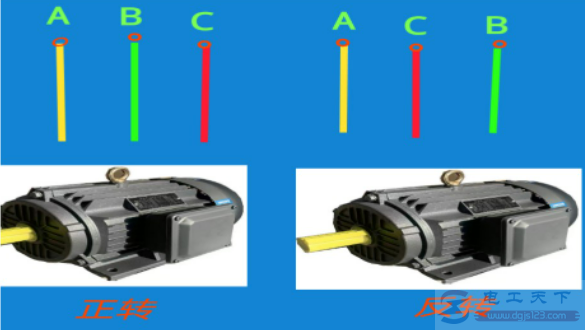

（图：倒换电源相序即可实现正反转）

三相异步电动机正反转控制方法，可以用两个接触器实现，小功率电机可以用倒顺开关直接控制。

如何用倒顺开关来实现正反转，它们之间是如何接线的。先看一看倒顺开关都长什么样：

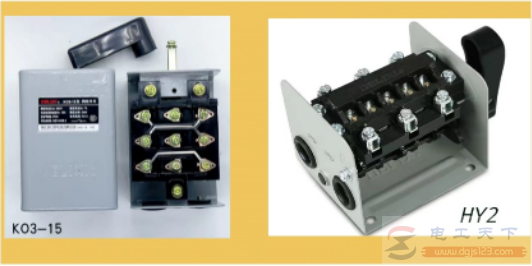

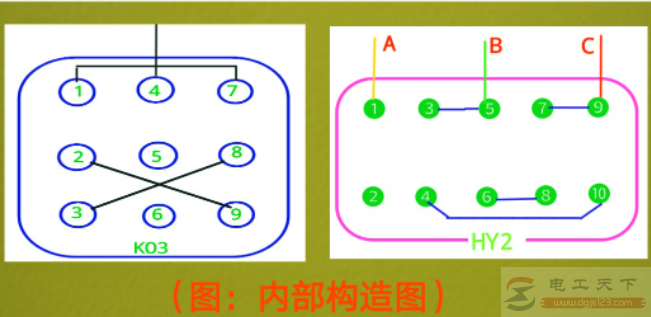

倒顺开关品牌不同，形状有所不同。这是两款常用的经典倒顺开关：一种是ko系列，一种是hy系列。一个有九个接线柱，一个有六个接线柱，具体的线路图如下：

下面一起来接线到三相异步电动机：

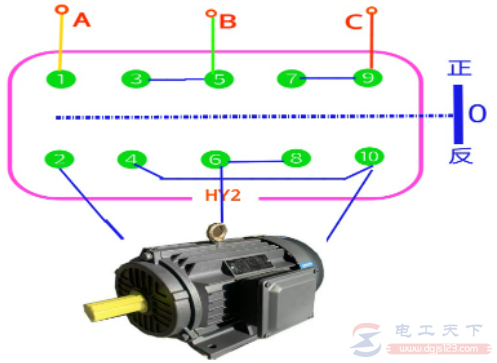

图：正反转1-2都接通，不会变相。bc会有变化，正转时b相5.6通，c相9.10通。反转时，3.4通→10，9.7通→8.6。0位停止。

KO系列接线图：

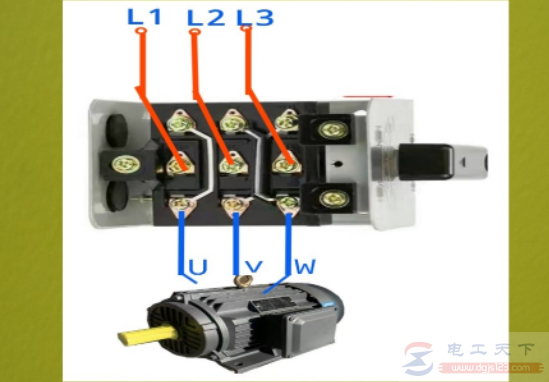

电源接中间三个接线柱，电机随便接哪边都行。看图L1是直通相，左右两边接线柱已短接，正转与反转都是它，相序不会变。L2、L3是交叉短接，手柄打向左边如果是正转，打向右边就换相序，电机会反转。当电源接在两边时，输出就在中间，其工作原理是相同的。
