光线示波器的构成与原理图解

光线示波器是一种由电、磁、光和机械系统综合组成的记录仪器，它利用磁电式振动子将输入的电流信号转换成光点的横向往动，然后在等速移动的感光记录纸上，将被测信号记录下来。

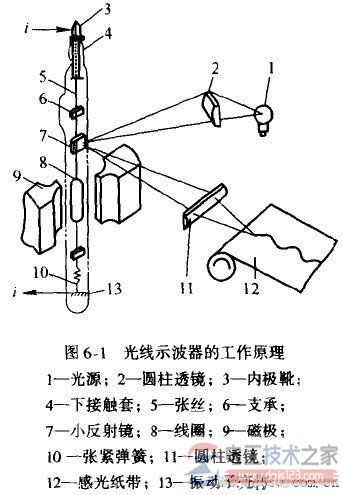

如图，它由振动子系统、光学系统、记录纸传功系统以及电气系统等部分组成。

光线示波器的工作原理：

振动子系统是光线示波器纳主要部件，它包括振动子、磁系统和体说装置。光线示波器大多数采用共磁式动圈扳动于。
