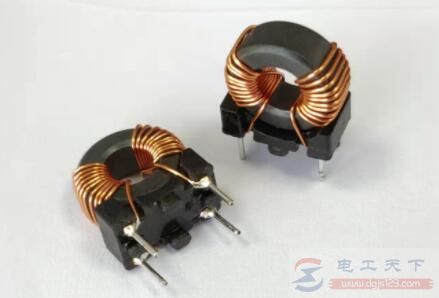

共模电感制作注意事项

有关共模电感的知识，在电路中需要抑制电源噪声时，就会用到共模电感，共模电感在平衡线路中可以抑制共模干扰信号，对线路正常传输的差模信号无影响，下面具体来看下。

一、电源噪声与共模电感

电源噪声是电磁干扰的一种，分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。

当需要抑制这两种干扰时，就会用到共模电感。共模电感在平衡线路中可以有效抑制共模干扰信号，而对线路正常传输的差模信号没有影响。

二、共模电感的制作注意事项

1、绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。

2、线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下二者之间发生击穿。

3、选择磁饱和高的磁芯，当线圈流过瞬时大电流时，磁芯不能出现饱和。

4、线圈尽可能绕制单层，可以减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。一般还要注意选择滤波的频段，共模阻抗越大越好，因此在选择共模电感时要看器件资料，主要根据阻抗频率曲线选择。另外，在选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，尤其要注意下高速端口。
