变压器的结构示意图与变压器的符号

有关变压器的结构示意图，变压器由闭合铁芯和绕在铁芯上的两个线圈构成，铁芯由涂有绝缘漆的硅钢片叠合而成，一个线圈跟电源连接，叫原线圈，一个线圈跟负载连接，叫副线圈。

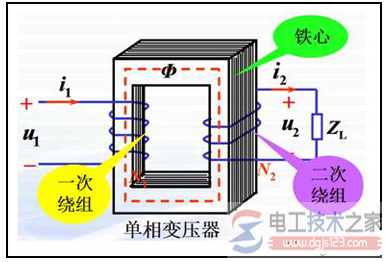

变压器的结构示意图

变压器是由闭合铁芯和绕在铁芯上的两个线圈构成的，一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）。

两个线圈都是绝缘导线绕制成的。铁芯由涂有绝缘漆的硅钢片叠合而成。

变压器的结构符号：
