变压器升压电路的工作原理图解

有关变压器升压电路的工作原理图，一个电池电压用60V的例子，常用的电池电压规格有24V，36V，48V，192V，240V等，输出变压器的第二功能是变压。

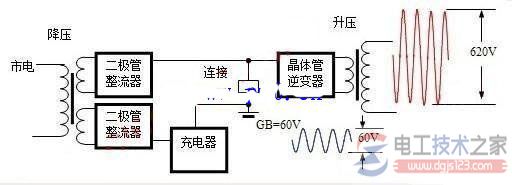

一、变压器升压电路原理图

一般小功率UPS中一般用的电池电压不高，图就是一个电池电压用60V的例子，当然常用的电池电压规格有24V，36V，48V，192V，240V等。

对于单相UPS，输出电压有效值多为220V，分正负半波，半波的峰值是有效值的1。414 倍，即220VX1。414=310V，正负半波的峰峰值就是620V。

由60V到620 V有10倍之差，不用变压器无法实现，因此，这个输出变压器的第二功能是变压。

二、直流升压电路原理图

直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，高频振荡产生低压脉冲的含义是什么？

要符合要求，则需要制作一个电路原理图，直流电不能直接通过变压器升压，更不能通过电容和二极管来升压，那些只是交流电的升压的手段。

---当然，我的意思并不是说直流电升压不可能，但一般非专业电子设备设计人员无法办到。 来自：电工天下

直流电升压的原理:首先将直流电通过功率管和振荡电路转化为交流电，然后再将交流电通过变压器升压到自己想要的电压，最后将交流电整流滤波即可。

办法：买一个逆变器(12V直流电转220V交流电)，按要求100W的足以，再买个可以将220V转换为直流电18V的变压器，电流5安的即可。
