有变压器全波整流能耗制动的电路图原理

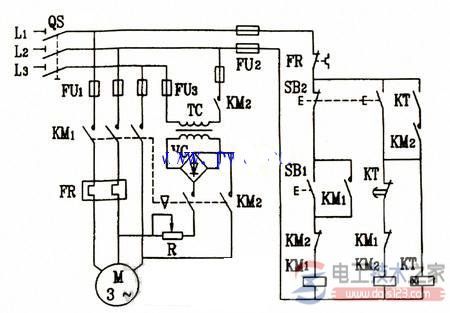

有变压器全波整流能耗制动的电路图

如下：

对于10千瓦以上容量较大的电动机，多采用有变压器全波整流能耗制动自动控制线路。

有变压器全波整流单向驱动能耗制动自动控制线路图，其中直流电源由单相桥式整流器Vc供给，Tc是整流变压器，电阻R是用来调节直流电流的，从而调节制动强度，整流变压器原边与整流器的直流侧同时进行切换，有利于提高触头的使用寿命。

上下两个控制电路相同，所有工作原理也相同。
