旋转编码器怎么接线，旋转编码器接线图及安装步骤
|

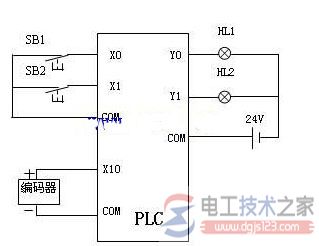

有关旋转编码器的接线方法，旋转编码器接线图，旋转编码器以转动时输出脉冲，常用的旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线。 一、旋转编码器接线图 旋转编码器的接线图：有两组A。B。Z。这就有了6根线了， V，0V再加根FG，这个应该怎么接线？ 每个线是什么线，还有这个编码器要多少钱（HYRE-A-2048-4-L）接计米器是怎么接的，接PLC又怎么接的？ 解答： 首先，编码器与什么连接，是和plc,还是电机，还是计数器，接线一般就是vcc接电源，a线是输入a，b项接公共端，z项是周脉冲项，一周一个脉冲。如果是计数可以不接z项。 这个编码器啊，有1024脉冲的，你的是驱动器输出的。 二、旋转编码器的接线方法 旋转编码器以转动时输出脉冲，通过计数设备来知道其位置(plc)我们通常用的是增量型编码器，可将增量型编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。由于旋转编码器输出脉冲的相数不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。最多有A,A ,A-,B,B ,B-,Z,Z ,Z-三组三相脉冲。 常用的旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。电源可以是外接电源，也可直接使用PLC的电源。电源“-”端要与编码器的COM端连接，“ ”与编码器的电源端连接。编码器的COM端与plc输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。
三、旋转编码器的安装步骤 1、牢固安装编码器，以免震动而松动。 2、当编码器接线时，请确保负载不能超过最大允许值。 3、当编码器接线时，请确保没有偏差。 4、锁紧联轴的螺丝以免在使用过程松动。 四、旋转编码器每根线的作用及如何接线的方法 这要看编码器型号，是并口的还是串口的，不同线色代表不同信号，一般黑色是地，白色是电源，其他就是信号线了。 一般情况下，有五根线。 一根接电源正。电源一般有（5~30v） 一根接电源负。 一根接A相。 一根接B相。 一根接Z相（圈数相）。 五、旋转编码器的接线方法 旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。 编码器如以信号原理来分，有增量型编码器，绝对型编码器。 旋转编码器 通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。 编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。 编码器-----------PLC A-----------------X0 B-----------------X1 Z------------------X2 24V------------ 24V COM------------- -24V-----------COM 以上就是旋转编码器的接线图及接线方法，根据编码器的不同类型与应用场合，来选择相应的接线方式，希望对大家有所帮助。 |
