线电压与相电压波形图画法步骤

有关线电压和相电压的波形图画法，三相波形图比较多，如何用手来画三相电压图或者电流图，以便在分析电路时使用。原来自己手画出来的图特别难看，后来发现一种图画的又快又美观的方法。

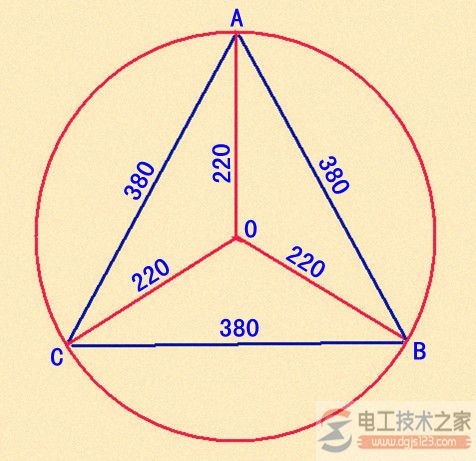

在电力电子电路中经常会遇到三相相电压（流）和线电压（流）的问题，如果能够很好的画出他它们的对应图，好多问题就可以直观的解决了。

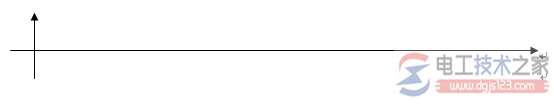

1、 首先画一个直角坐标系。

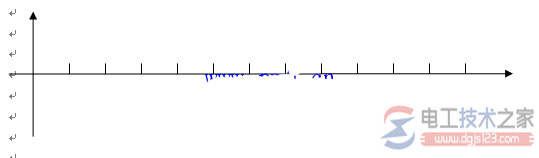

2、 将横轴上分成几段相等的线段。

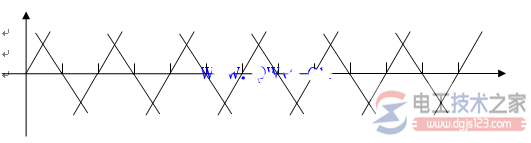

3、如下图画出相互交叉的线，（夹角大概45°到60°之间，以为是手画，大概就可以）

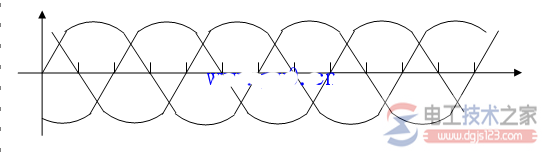

4、 然后将相邻的两条线用平滑的弧线连接起来。如下图

这样三相电的相电压（流）波形图就出来了。

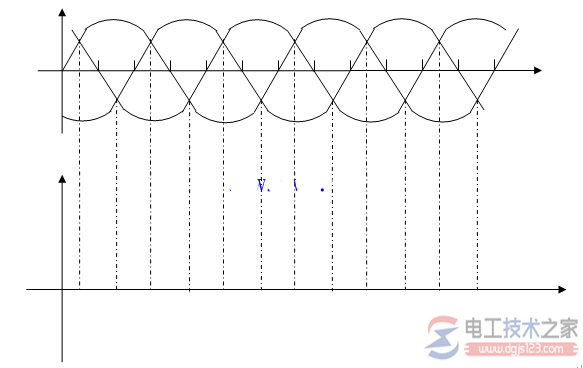

5、下面画三相电的线电压（流）波形图，如下图，在相电压（流）波形图中，从相交节点垂直往下作垂线。

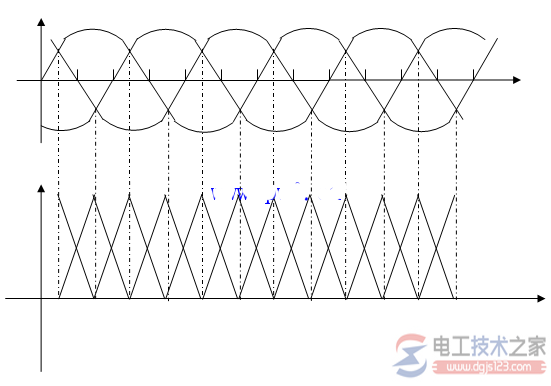

6、在线电压（流）坐标系中，每相邻的矩形空间画相互交叉的线段，如下图所示，

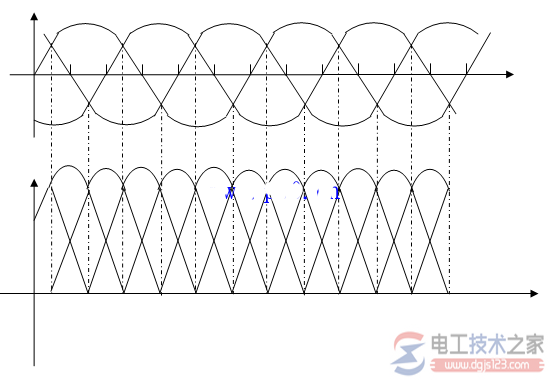

7、然后将相邻的两条线用平滑的弧线连接起来，如下图所示，

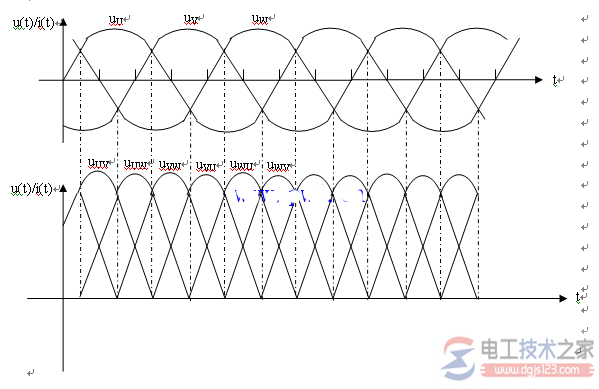

8、线电压（流）波形的下半部分可以由上半部分翻下来照画就可以了。最后再将各个波形的名称标注上即可。

如此这个图就画出来了，在实际分析电路中，这个波形图简直太好用了，电压电流之间的关系很直观就看出来了。
