路端电压的定义与工作原理

一、路端电压的定义与原理

1、什么是路端电压

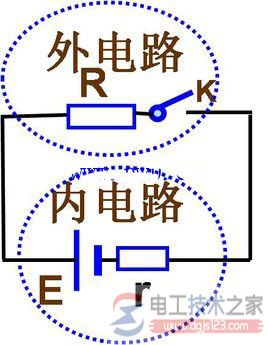

外电路的电势降落，也就是外电路两端的电压，通常叫做路端电压，也可称为外电路电压（外电压）。

电源的路端电压是指电源加在外电路两端的电压，是静电力把单位正电荷从正极经外电路移到负极所做的功。

路端电压就是外电路两端的电压，通常叫做路端电压(Terminal Voltage)，也可称为外电路电压(外电压)。

电动势是描述电源性质的重要物理量。电源的电动势是和非静电力的功密切联系的。所谓非静电力，主要是指化学力和磁力。

在电源内部，非静电力把正电荷从负极板移到正极板时要对电荷做功，这个做功的物理过程是产生电源电动势的本质。

非静电力所做的功，反映了其他形式的能量有多少变成了电能。

因此，在电源内部，非静电力做功的过程是能量相互转化的过程。电源的电动势正是由此定义的，即非静电力把正电荷从负极移到正极所做的功与该电荷电量的比值，称电源的电动势。用公式表示为E=W/q由上式可知，电动势的物理意义为，在电源内部，非静电力把单位正电荷从负极移送到正极时所做的功。

二、负载电压和路端电压的关系

负载电压和路端电压有什么联系和区别

考虑线路自有电阻对路端电压的分压。
U（负载电压） I(路端电流)*R（电路电阻）=U（路端电压）。
负载电压是用电器两端的电压，路端电压是考虑电路在内加上用电器的电压。

追问：
如果线路没有电阻，二者就相等？

追答：
理论上如此，但还需考虑是不是有串联其他用电器。 如果有的话，要考虑其他的用电器的负载电压相加等于路端电压。

三、电源两端的电压是指路端电压还是内电路电压？

电源二端电压是指路端电压，通常用U表示；电源内部电压叫内压降，通常用U'表示。它们之间的关系为E=U U。

四、为什么断路时的路端电压等于电源的电动势?断路时就应该没有没有通过，外电路两端哪来的电压呢?

电压是一个电源本来的属性，是一直存在的，没有电流照样有电动势，就像重力势能是本来就存在的，物体静止时照样有重力势能。

这个绝对要把概念搞清楚，断路时没有电流，因此无论内阻外阻都不会分担电动势，所以路端电压就等于电源电动势，通路时，电源内部会产生电流，因此在电源内部会损耗一部分电压，分担给挽电路的电压就会小一点，就是比电源电动势小了一点，也就是路端电压不等于电源电动势。电源电动势=路端电压 电源内阻×电路电流。所以当电流位0的时候 电源电动势就等于路端电压了。

以上共识只是运算法则而已，电源电动势是电源的本身属性，也就是说，只要是电源，就有电动势，不管电路是否是通路。
