单相电机正反转的三种接线图

【单相电机正反转的接线图】

单相电机正反转控制的实现过程，其实就是主线圈与副线圈的接线方式的选择过程，通过控制电动机主副线圈的接线方式，来实现单相电机的正转与反转。

单相电机用什么办法来控制正反转？

单相电机的正反转控制，远比三相电机复杂。主要通过改变主副绕组及启动电容之间的接线顺序实现。

如下图：

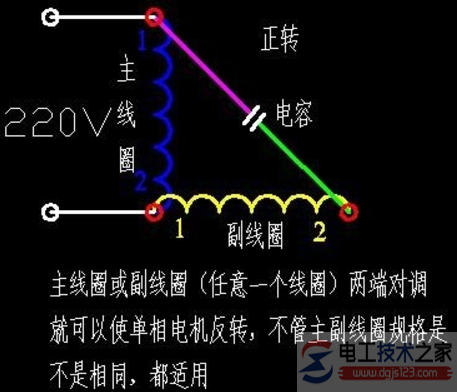

主线圈的1（2）接副线圈的2(1)实现正传；主线圈的1（2）接副线圈的1（2）实现反转。

以上两个图，一般常规单相电机都可以实现正反转控制，不论主线圈与副线圈的参数是否相同。

另一种单相电机实现正反转，采用以上的方法实现自动控制，需要器件比较多。因此，我们推荐另一种实现单相电机正反转控制的接线方法：

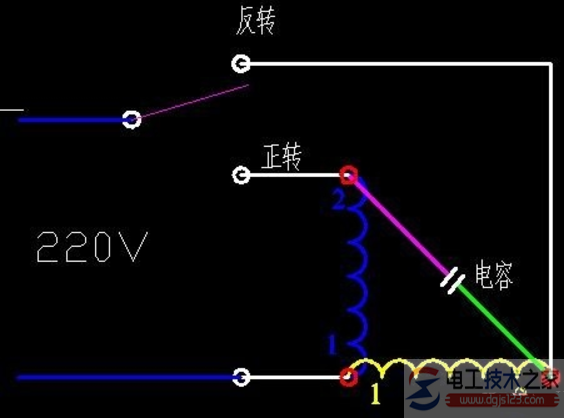

不分主副线圈的单相电机，主副线圈的参数一样，这种不分主副线圈的单相电机，同样可以实现单相电机的正反转控制，大家不妨一试。

接线图，如下：

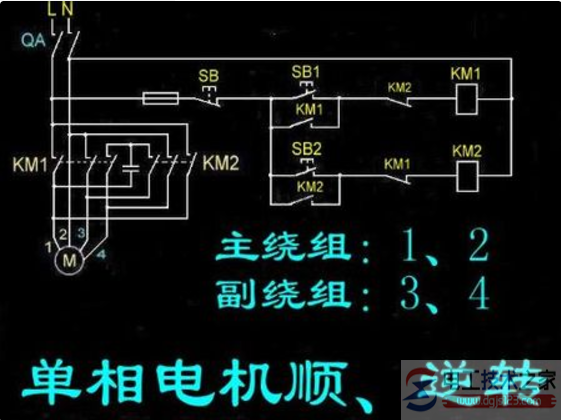

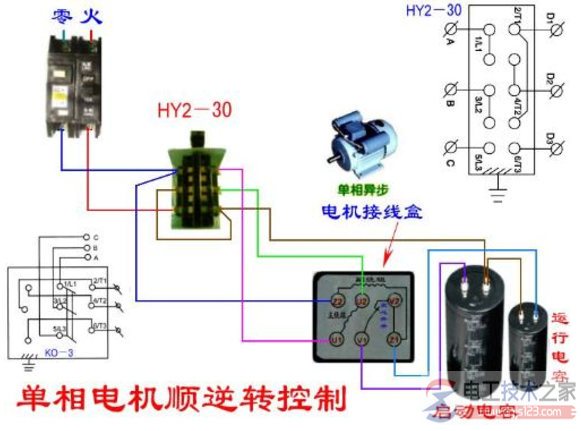

方法三，通过倒顺开关或者接触器来控制单相电机的正反转。

如下图：
