星三角控制电路原理图及星三角启动说明

有关异步电动机的星三角控制电路原理图，电动机星形（Y）连接降压启动，电动机三角形（△）连接全压运行，什么情况下才会采用星三角启动方法，星三角启动的电路图。

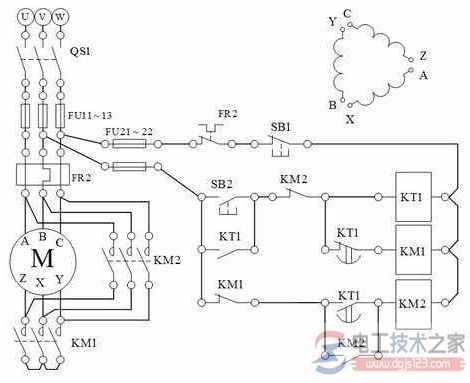

1、星三角启动电路图

原理：

电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。
