一例三极管助听器的电路原理图

三极管助听器电路原理图

助听器就是一个音频放大器，工作原理为：内部的话筒将接收到的声音信号转换成微弱的电信号，送至由三极管或IC组成的放大电路，经放大后驱动耳机发出声音（有些助听器内部带有一系列辅助电路，可以更好的处理声音信号）。

以下是一个简单的三极管助听器电路，帮助大家学习助听器的基本工作原理。

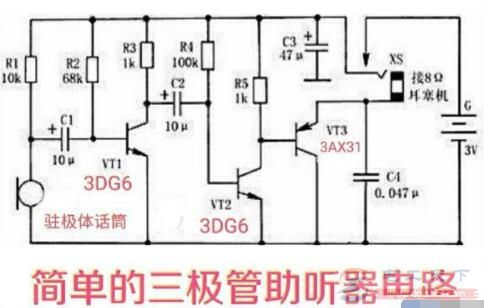

图1：简单三极管助听器电路

图中三极管VT1、VT2组成一个简单的共发射极放大电路，VT3为射极跟随器，用以驱动耳机发声。当驻极体话筒周围有声音信号时，话筒将声音信号转换成微弱的电信号，该电信号经耦合电容C1送至VT1和VT2进行放大，放大后的电信号再经VT3进行阻抗变换后驱动低阻抗的耳机发出声音，这便是助听器的基本工作原理。
