漏电保护器错误接线方法

有关漏电保护器的错误接线方法，漏电保护器正确接线的方法，正确区分三相四线中性线和接地线，以及缺少接地线问题的正确修改方法等。

一、三相四线中性线和接地线没有分清楚

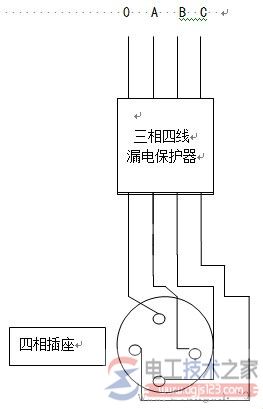

如图：

1、当用作三相配电时，若电气设备的外壳与地接触，漏电保护器就跳闸，此时因为0线当作保护用与大地接通产生漏电流，从而引起跳闸。（接地保护线与工作零线连接在一起）。

2、当用作单相设备时，因电气设备的外壳未接地，一旦漏电保护器失效，而电气设备的外壳又漏电就会发生人身触电事故。

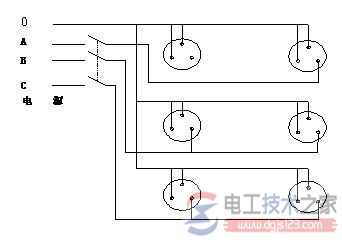

正确方法：
