电工基本电路接线图大全，学电工必会电路接线图

分享一些基本的电路图，电工必须掌握的一些常用电路接线图，无论是学习还是工作中，这些电路图都是可能会用得到的，尤其是电工初学者更是不要错过，下面来看下。

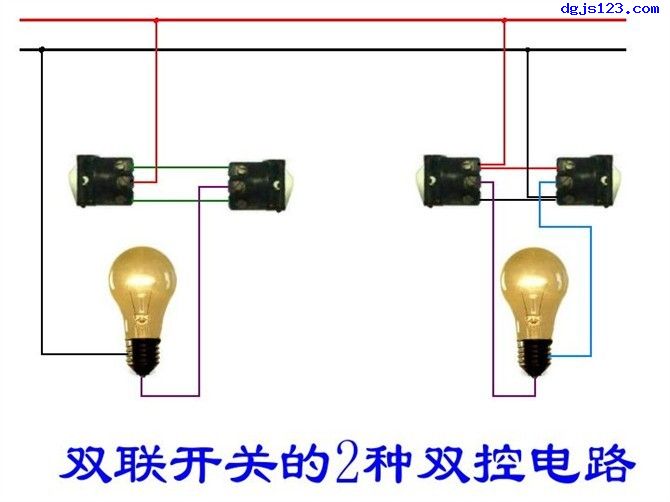

电工入门资料，很多是工作中常用的接线图。下图是双联开关的接线，两个开关控制一盏灯，在家装施工过程中经常会用得到。

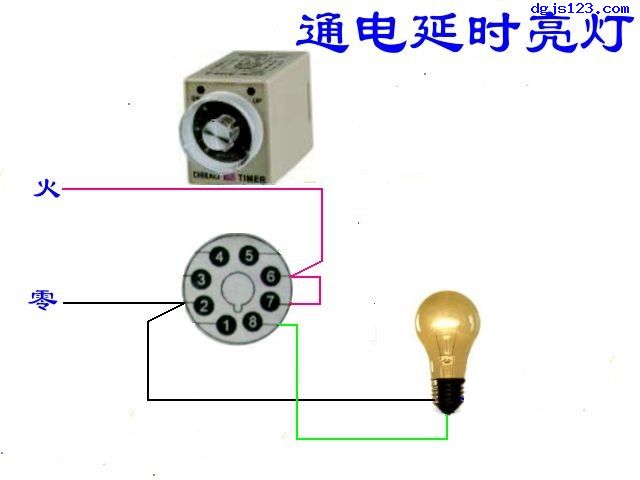

下图是通电延时亮

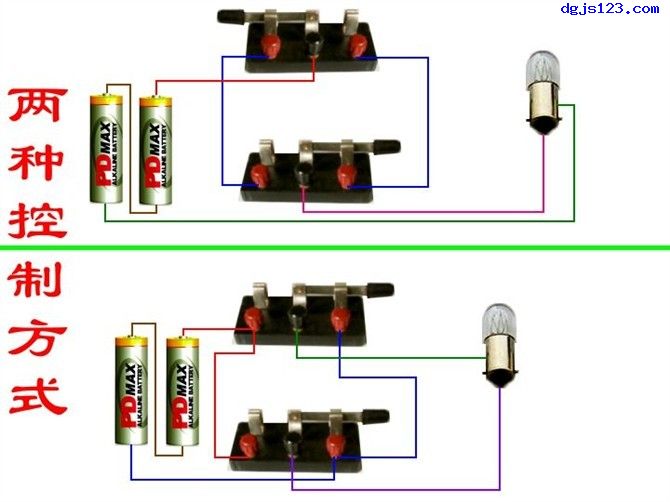

双联开关接线实验，电源换成电池了。

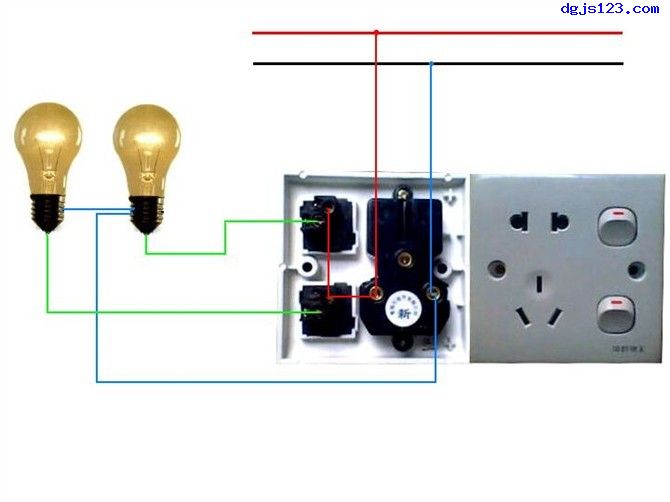

很常用的接线方法，也有人把这个开关接成控制插座的开关。

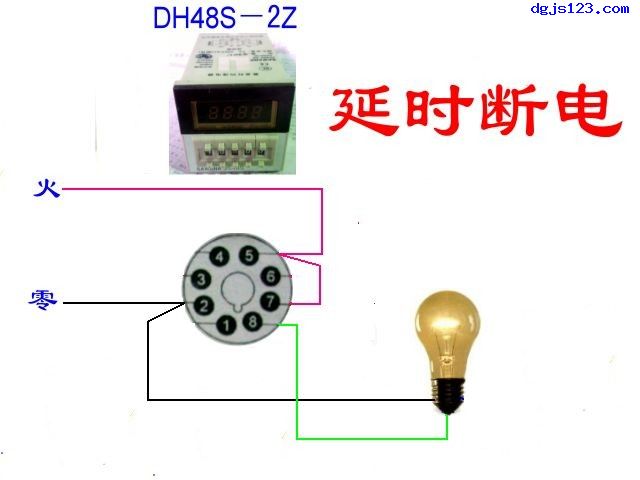

下图是延时断电，楼梯灯也可以用。
