漏电保护器标识解读

一般在漏电保护开关上有三种标识，分别为字母标识、数字标识、无标识。所谓的字母标识就是L、N这两个字母，L代表的是火线，N代表的是零线。数字标识指的是在三项断路器上都会有阿拉伯数字的标志，一般来说标着数字都与火线相连，在接进线的位置上有1、3、5的标志。在接出线的位置是2、4、6的标志。漏电开关的进线端和出线端的接线端子上的漏电掩护开关的壳体上都标注有字母L和N，字母L代表的是前线，字母N代表的是零线；漏电掩护开关接线一定要依照下面的标识来接线，下就来给人人阐发漏电掩护开打开面的标注成绩以及对应的接线办法。

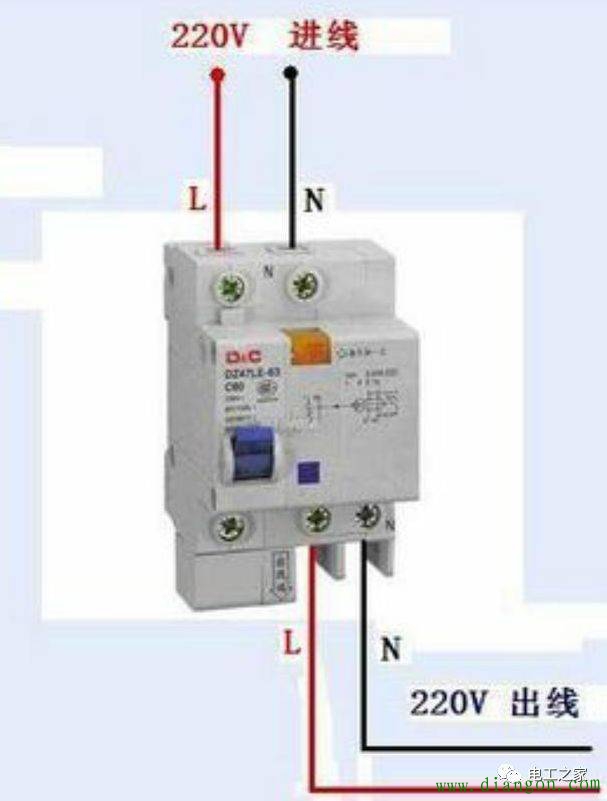

1P N的漏电掩护开关的接线端子旁边的壳体下面都有标识，有的只是标识标识其中的一个接线端子是N，另一个接线端子没有标识的便是L；有的是两个接线端子都有标识，一个标识N，另一个标识L；咱们就以下面图片的这个1P N的漏电掩护开关为例，这个漏电掩护开关的进线端和出线端都是只标识出了右边的谁人接线端子为N，左边的谁人接线端子都没有标识，那么便是L；下面图片的这类1P N的漏电掩护开关的接线办法便是：进线端的电源进线中的前线接在左边，即没有标识的谁人接线端子上，进线端的电源进线中的零线接在右边，即标识N的谁人接线端子上；出线端的负载侧电线中的前线接在左边，即没有标识的谁人接线端子上，出线端的负载侧中的零线接在右边，即标识N的谁人接线端子上。

2P的漏电掩护开关有两种，一种是漏电掩护开打开没有标识，另一种是漏电掩护开打开有标识，没有标识的2P的漏电掩护开关的接线是没有要求的，左零右火或者是左火右零都是可以的；有标识的2P的漏电掩护开打开也是标注有L和N，或者是只标识有N，代表的意思跟1P N的漏电开关是一样的，L代表接前线N代表接零线；咱们以下面图片的这类2P的漏电掩护开关为例给人人先容它的接线办法：进线端的电源进线中的前线接在右边，即没有标识的谁人接线端子上，进线端的电源进线中的零线接在左边，即标识N的谁人接线端子上；出线端的负载侧电线中的前线接在右边，即没有标识的谁人接线端子上，出线端的负载侧中的零线接在左边，即标识N的谁人接线端子上。

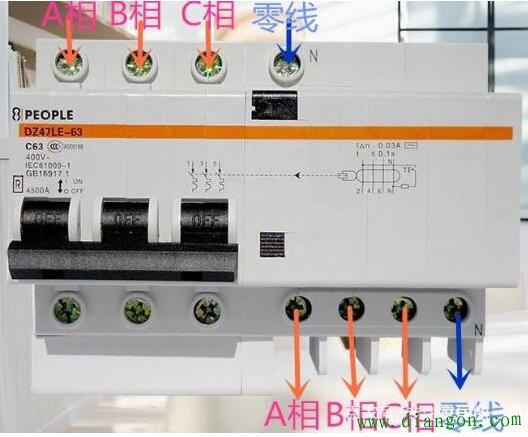

3P的漏电掩护开关依照有没有标识来分，大致也有两种，一种是漏电掩护开打开标识L1L2L3和N，另一种是漏电掩护开打开只是标识出N，其中的L1L2L3代表的是前线的三相，N代表的是零线；咱们以下面图片中的这类3P的漏电掩护开关为例，先容一下它的接线办法：进线端的电源进线中的前线三相接在左边的三个接线端子上，即没有标识的那三个接线端子上，进线端的电源进线中的零线接在右边，即标识N的谁人接线端子上；出线端的负载侧电线中的前线接在左边，即没有标识的那三个接线端子上，出线端的负载侧中的零线接在右边，即标识N的谁人接线端子上。
