开关电源实战篇

车间操作工拿着一个坏的充电器和一个大苹果过来，让我先吃个苹果再帮忙修一下充电器，并体贴的说如果嫌麻烦就扔掉，我一激动，就把这事答应了下来！过后才觉得当时膨胀了，不光吃人嘴短，而且似乎还在女人面前吹了牛，这就变得很被动，充电器根本没有理由不给修好了！

故障其实很简单，就是无法给电池充电，无论有没有放电池指示一直绿灯显示充满。万用表一打，充电器根本没有输出电压。第一想法可能里面存在断线，打开检查，没有发现有断线路地方，电子元件也没有烧毁和明显损坏，但因为是双充电座，两路都没有输出电压，所以判断故障应该是上游开关部分而不是检测部分。

维修检测其实就是求证思路正确与否的过程，充电器电路就是简易的开关电源，像这种没有明显故障点，在确定没有大短路的情况下，一般常采用插电检测更方便，顺电压交流变换到直流次序，再按各节点直流电压变化来确定故障点会快速一些。

不过这样操作要注意两点，第一注意安全，带电操作毕竟有一定的危险性；第二注意测量时手要稳，以表笔打滑造成短路，增添新故障，我就亲历数次这种情况。

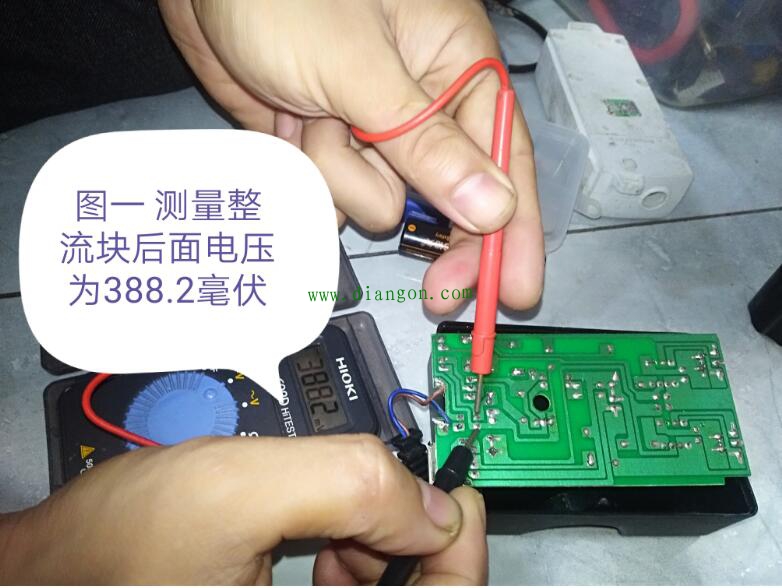

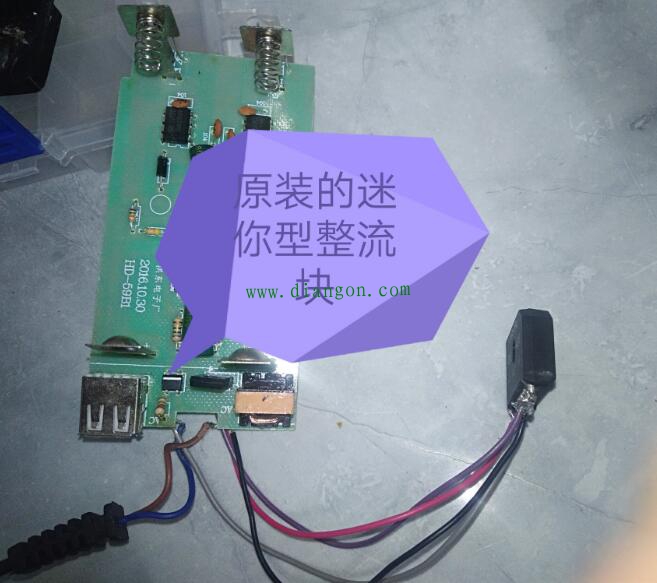

这次电路故障查找比较顺利，测量交流输入正常，测到直流输出时故障就显现出来了，一开始我以为正常，仔细看原来整流块出来的三百多竟然是毫伏，于是确定是整流桥出故障，虽然故障确定，但新的问题随之出现，这是个迷你型整流块，手边也没有同样的备件，知道故障却没有配件，这是作为电工最忍不了的事情之一。

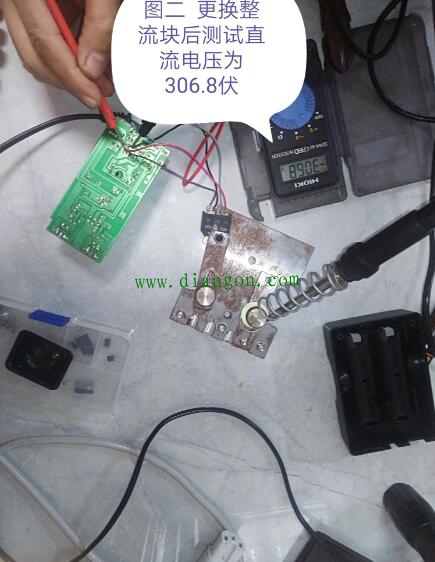

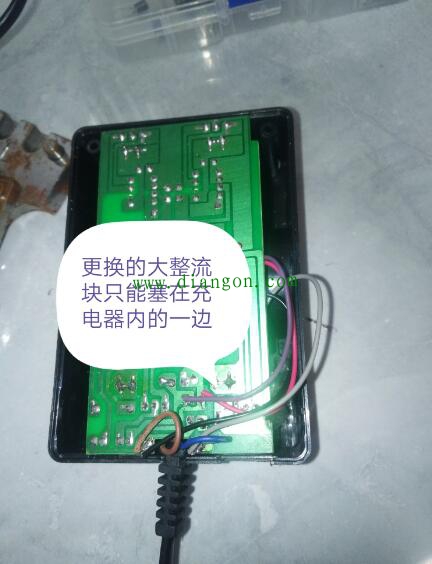

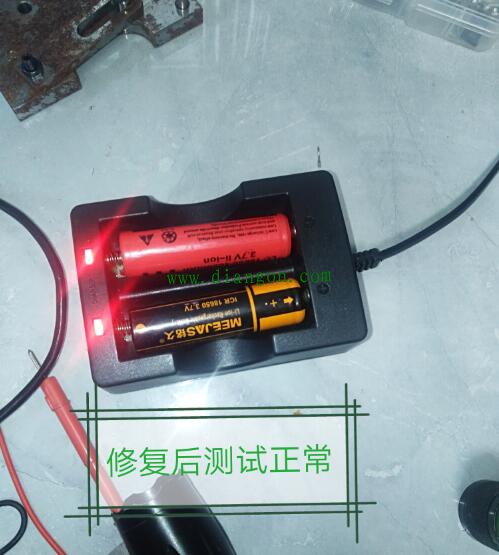

由于平时也偶尔修一修设备用的开关电源，所以存有一些备用配件，虽然大小不配套，但性能相同，我于是来了个“张冠李戴”，把大的开关电源上的大整流块用了上去，这就出现了图片上的一幕，只是焊接时麻烦一点，这番操作比查故障都麻烦，虽说不美观，但搞好装上测试，一切正常。

问题解决最后，虽不完美，但自娱自乐的目的达到了！
