如何判断三相电动机绕组的首尾 电气前辈们总结了4种方法，可操作性强

在我们的维修工作中，有时会碰到电动机绕组首尾端无法识别的情况，我们该如何判断呢？下面有四种方法分享给大家，值得珍藏！

1.用万用表分别找出同一相的两个端子。

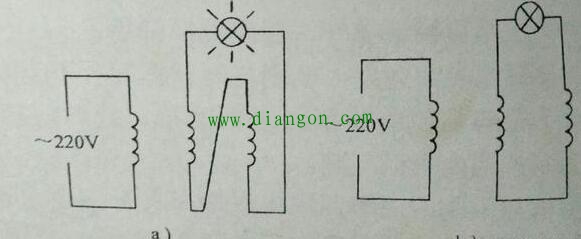

2.将两相绕组任意串联并接入灯泡，组成闭合电路。

3.将另一绕组通上220伏交流电。

4.观察灯泡是否发亮，如果灯泡发亮，说明串联的这两相为正串联，即一相的首端与另一相的尾端相连。如果不发亮，说明这两相是反串联，即两相的首或尾是相连的，将其中一相的首尾调换即可。

5.把第一次测试时串联的任意一相与接电源的一相串联,用同样的方法即可判断三相绕组的首尾端。如下图。

二，万用表检测法

1.用万用表分别找出同一相的两个接线端。

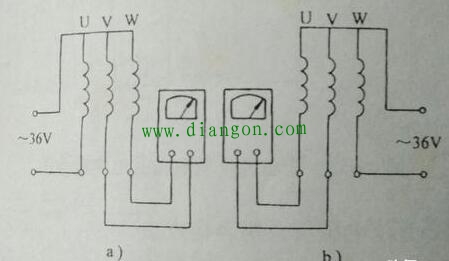

2.按下图a，将三相绕组结成星型，其中任意一相接上36伏交流电，然后在其余两相的出线端接入万用表10伏交流档，记下有无读数。再按下图b的接法，也记下有无读数。如果两次都没有读数，说明接线正确。如果两次都有读数，说明两次都没有接电源的那一相首尾反了，即图中的中间相颠倒了。如果只有一次没有读数，而另一次有读数，说明无读数的那一次接电源的一相颠倒了。如图。

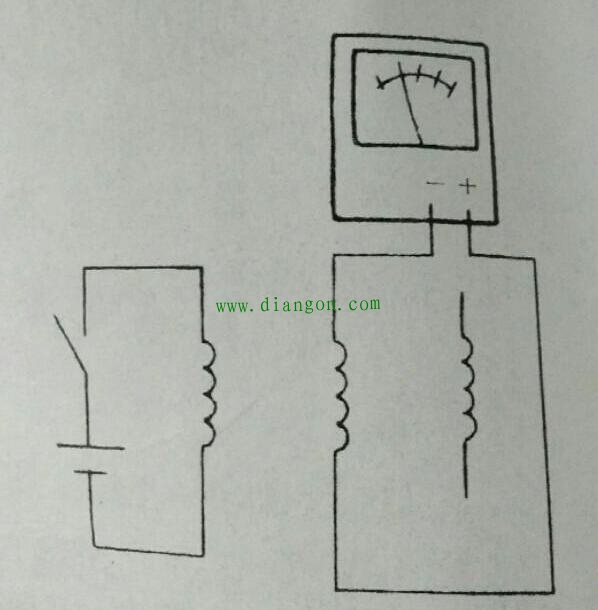

万用表调到直流毫安挡，量程要小一些。如下图，将万用表与任意两相连接起来，不必考虑正负极。将第三相任意一线端与电池负极连接再把另一端与电池正极做短暂接通与断开。在接通与断开的瞬间，如果万用表的指针不动，表明绕组连接在一起的两线端同为首端或尾端。如果万用表的指针有摆动，则表明接在一起的两根线端中，一个是首端，一个是尾端。指定其中一端为首端，用同样的方法把第三相的首尾端查出。如图。

把万用表较小的毫安挡与任意一相的两线端连接，如图，指定接万用表中“ ”端的线端为首端，另一端为尾端。再把另一相的一个线端接电池负极，另一个线端与电池正极做瞬时接通。如果万用表指针向右摆，则与电池正极相连的是尾端，与电池负极相连的是首端，如果万用表的指针向左摆，则与电池正极相连的是首端，与电池负极相连的是尾端。如图。

以上使用的万用表均为指针式万用表。

大家可以根据维修现场的实际条件选用合适的方法。
