三相异步电动机正反转工作原理_ 三相异步电动机正反转控制原理电路图详解
时间：2023-03-04作者：佚名
|

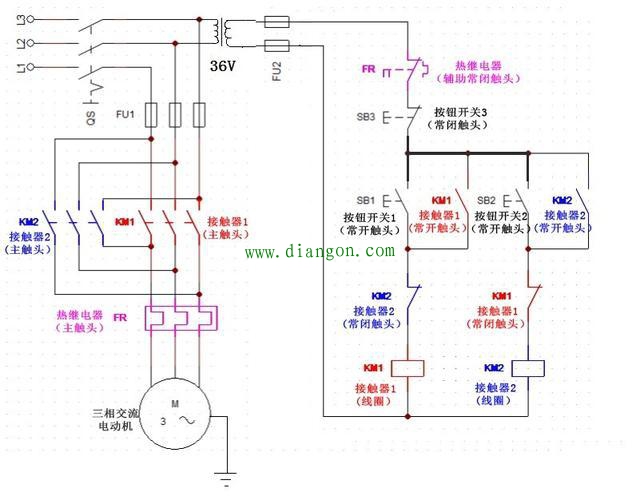

一台三相异步电机要想实现正反转，那就需要想办法调换三相电源中的两相。换相办法有很多，比如利用转换开关、接触器等。在实际应用中，一般采用接触器换相来实现电机正反转较多。 我们先来看一下正反转的电路图，把电路图从中间划开，左边是主线路，右边是控制线路。

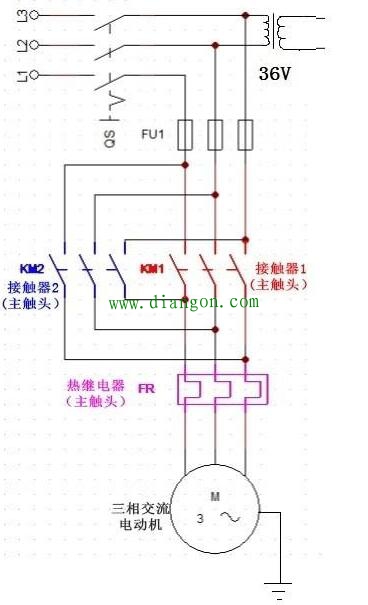

主线路原理
我们先看一下主线路。三相电源通过熔断器以后分两路，分别到两个接触器的主触头。此时，接触器主触头进线的相序和电源一一对应。两个接触器主触头的出线互换以后并联在一起，然后和热继电器相连，最后接在电机上。 当KM1主触头接通时，电源L1流向三相电机第一相、电源L2流向三相电机第二相、电源L3流向三相电机第三相，电机正转。 当KM2主触头接通时，电源L1流向三相电机第三相、电源L2流向三相电机第二相、电源L3流向三相电机第一相，电机反转。 所以我们只需要控制接触器1和接触器2主触头通断，即可实现电机正反转；要想达到控制接触器1和2的主触头，那我们只需要控制它们的线圈即可。另外，接触器1和2主触头不能同时闭合，否则电源会发生短路。 控制线路原理

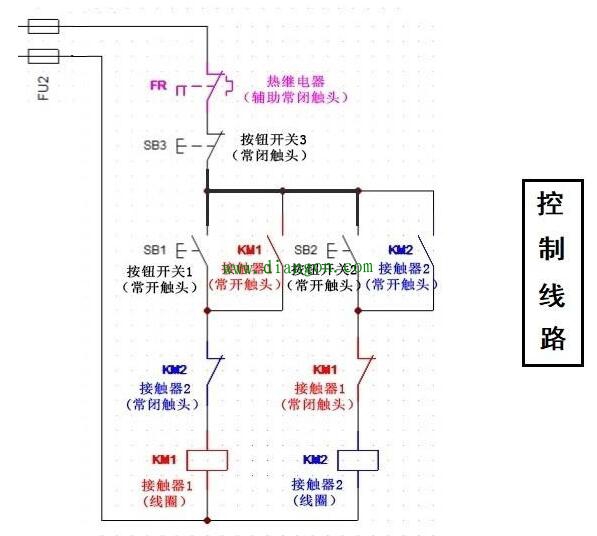

单相380V通过变压器以后变成36V安全电压，然后给控制线路供电。36V电源首先通过热继电器、停止开关SB3以后，分别到正转按钮SB1、反转按钮SB2和KM1常开、KM2常开。 如果按下正转按钮SB1，电流就会通过SB1、KM2常闭到达KM1线圈。此时KM1线圈得电，KM1主触头接通、电机正转。同时，KM1常开把SB1两端接通自锁，KM1常闭断开，防止误按反转按钮SB2而发生短路。 如果按一下停止按钮SB3，KM1线圈断电，KM1主触头断开，电机停止运转。同时，KM1常开断开失去自锁。 如果按下反转按钮SB2，电流就会通过SB2、KM1常闭到达KM2线圈。此时KM2线圈得电，KM2主触头接通、电机反转。同时，KM2常开把SB2两端接通自锁，KM2常闭断开，防止误按反转按钮SB1而发生短路。 如果按一下停止按钮SB3，KM2线圈断电，KM2主触头断开，电机停止运转。同时，KM2常开断开失去自锁。 |
