示波器的接地方式

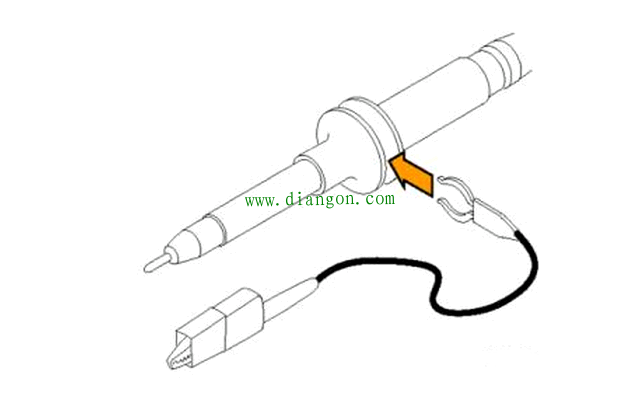

图1 接地夹线示意图
由于地夹线比较长，其会形成一个寄生电感Lgnd，随着夹线的增长，这个电感也会增大，而这个回路电感会和示波器探头的输入电容Cin产生谐振。这就导致示波器的幅频特性变得不平坦，导致测量不准确。下图为使用接地夹时的等效电路。

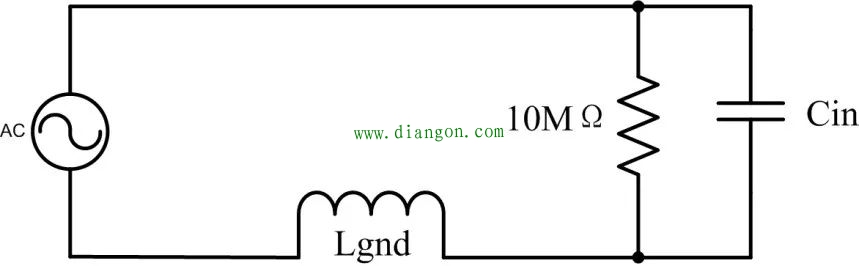

图2 接地夹线等效电路图
下图为用该等效电路仿真出的频谱特性曲线：

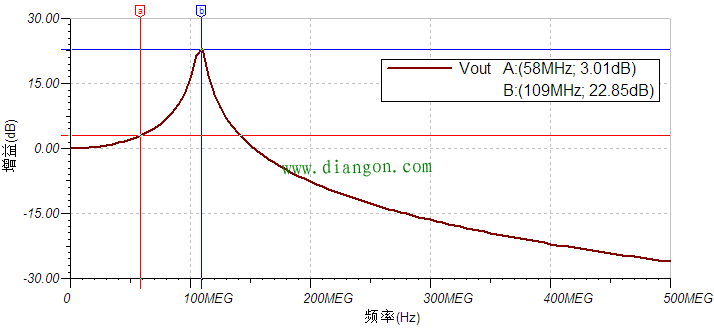

图3 频谱特性曲线图
可以看出，在60MHz以上的频率，幅度已经产生了超过3dB的过冲，而到达100M左右时，过冲到最大幅度。所以如果采用地夹，测量超过60MHz的信号就会产生比较大的失真。正确的方式应该是采用接地弹簧。接地弹簧具有非常小的电感，可以大大提升探头的带宽。

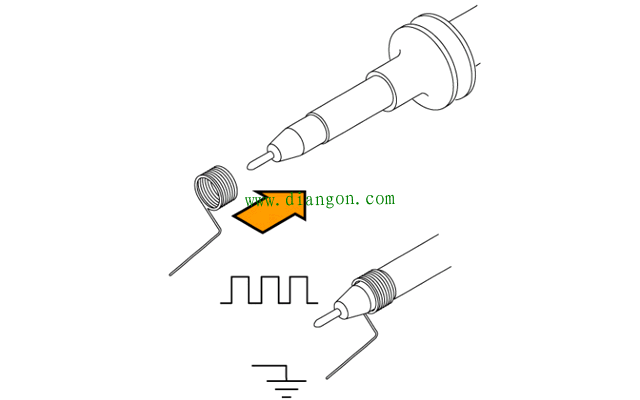

图4 接地弹簧示意图
