开关电源开关管两种常用的启动电路

为了使开关管工作在饱和、截止的开关状态，必须有一个激励脉冲作用到开关管的基极，并联型开关电源一般采用他激式电源，这个激励脉冲一般是由专门的振荡器产生，而振荡器的工作电压则由启动电路来提供。
启动电路分常规启动电路和受控制式启动电路两种形式。
1.常规启动电路

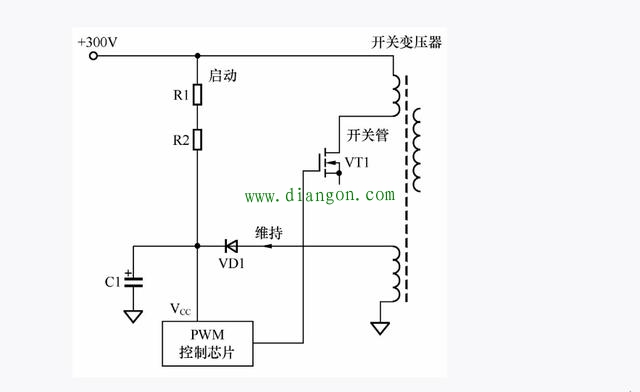

常规启动电路的电路形式如图

接通电源开关后，市电电压经整流、滤波后，获得约300V的直流电压，一路经开关变压器的一次绕组送到开关管的漏极；另一路经R1、R2对C1进行充电，当C1两端电压达到一定值时，则PWM控制芯片的振荡电路得电工作，输出驱动脉冲控制开关管工作。当开关电源正常工作后，开关变压器二次绕组上感应的脉冲电压经 VD1、C1整流滤波后产生直流电压，将取代启动电路，为PWM控制芯片的供电端供电。
2.受控式启动电路

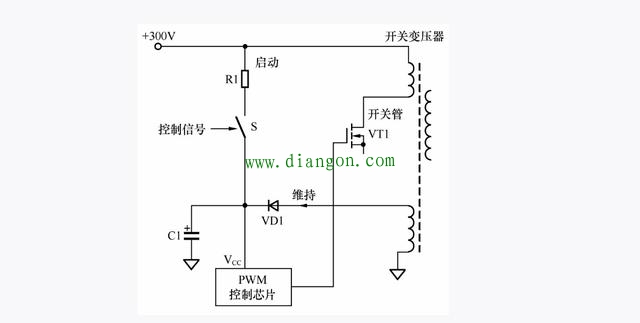

受控式启动电路基本构成如图

受控式启动电路和常规启动电路相比，增加了一个可控开关S，实际电路中，可控开关一般由三极管、场效应管、晶闸管等电路组成，控制信号一般取自开关变压器的反馈绕组。开关S在启动时接通，启动后断开，由VD1、C1整流滤波产生的电压接替启动电路工作。这种电路不但可减小功耗，而且可大大减小启动电路的故障率。

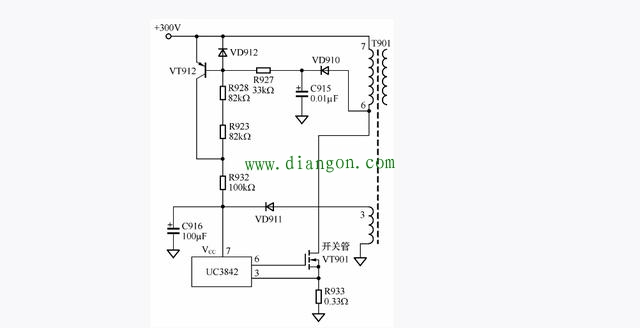

图所示是一个具体的受控式启动电路的原理图，电路中，开关电源PWM控制芯片采用的是最为常见的UC3842。

开机后，VT912导通， 300V电压经VT912、R932在C916两端建立启动电压，加到UC3842的[7]脚，为UC3842提供启动电压
当 UC3842启动后，开关电源工作，开关变压器T901的[6]—[7]脚感应的脉冲（叠加有 300V直流）经VD910、C915对整流滤波，经R927加到VT912的基极，导致VT912截止，启动电路关断。
由以上分析可知，这种启动判断电路的控制信号来自开关变压器产生的脉冲整流电压。

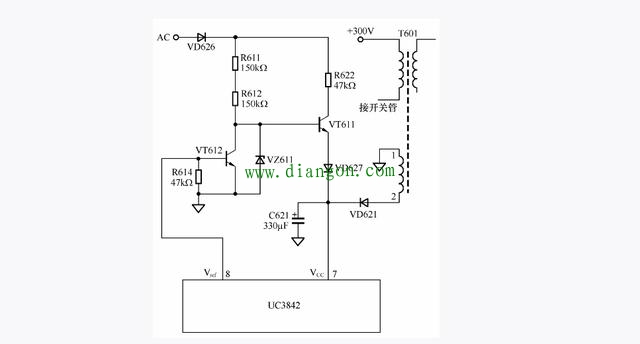

图所示为另一种形式的受控式启动电路原理图，电路中，开关电源PWM控制芯片采用的仍是UC3842。

开机后，VT611导通，交流电压经VD626整流、VT611和R622降压、VD627整流，在C621两端建立启动电压，加到UC3842的[7]脚，为UC3842提供启动电压。
当UC3842启动后，开关电源工作，UC3842的[8]脚输出5V基准电压，VT612导通，导致VT611截止，启动电路关断。
由以上分析可知，这种受控式启动电路的控制信号取自UC3842的基准电压输出脚，这种受控式启动电路在开关电源中也有一定的应用。
