由与非门构成的基本RS触发器电路图原理

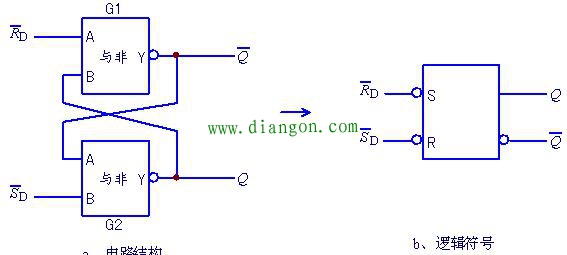

图1 由与非门构成的基本RS触发器
/RD、/SD为触发器的两个输入端，/SD称为置位（或置1）端；/RD称复位（或置0）端。在标注字母上方加短杠，表示低电平信号有效。触发器还有两个输出端，两者的逻辑电平相反，以Q端为基准。如Q=1，则/Q=0。
从电路结构来看，因仅有两个输入端子，则输入有四种电平组合，在合适的信号作用下，触发器可以从一种稳态翻转至另一稳态。
当/SD=0，/RD＝1时，触发器置1；
当/SD=1，/RD＝0时，触发器置0；
当/SD=0，/RD＝0时，出现输出竞争现象，为非法输入电平（正常应用时应避免出现这种情况）；
当/SD=1，/RD＝1时，输出保持不变。
综上所述，基本RS触发器具有置0、置1和保持功能；但输入信号不能同时为0，是具有约束条件的触发器。
