数字万用表测量二极管三极管以及电路通断的方法图解

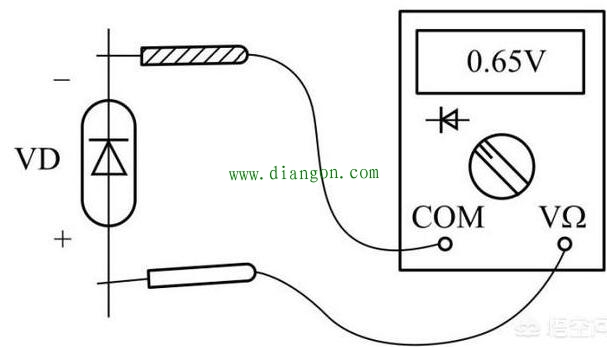

1、测量二极管

测量二极管时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择的“二极管测量”档，红表笔接被测二极管正极，负表笔接被测二极管负极，即可测量二极管的正向压降。

2、测量电路通断
测量电路通断时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择的“二极管测量”档，将两根表笔分别接到被测电路的两端，如果此时蜂鸣器鸣叫，则表明被测两点导通或者两点间阻值小于90欧姆。
3、测量晶体三极管

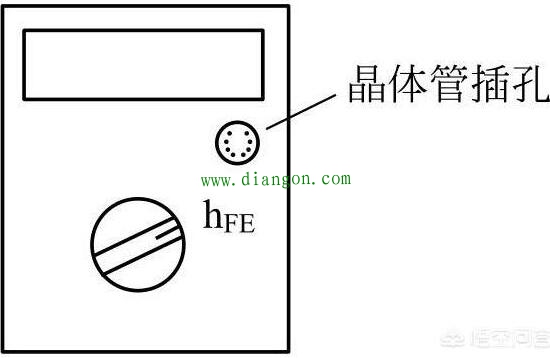

测量三极管放大倍数时不用接表笔，档位选择开关选择“hFE”档，如下图所示，将被测晶体管插入数字万用表控制面板右上角的晶体管插孔即可测量。

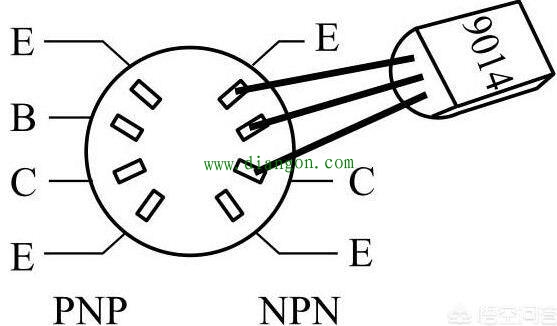

测量前需要确定三极管是PNP型还是NPN型，然后根据类型插入正确的插孔。
