按钮开关型号图片大全

时间:2023-03-05来源:佚名
按钮开关是利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路转换的开关,它结构简单,而且用途广泛。那你知道它分几种类型吗,它又是怎么用的吗。现在我们来聊聊。按钮开关根据结构克分为:普通按钮式,蘑菇头式,自复位式,自锁式,旋柄式,带指示灯式,带灯符号式,钥匙式等。类型可分为:

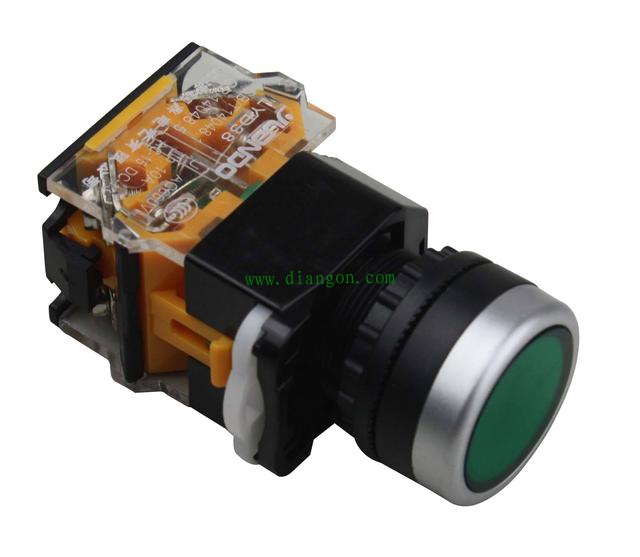

(一)动断按钮:常态下,开关触点是常闭状态,按下即断开。

按钮开关型号图片大全

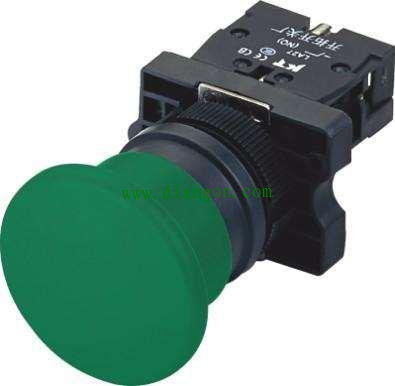

​​(二)动合按钮:常态下,开关触点是常开状态,按下即闭合。​

按钮开关型号图片大全

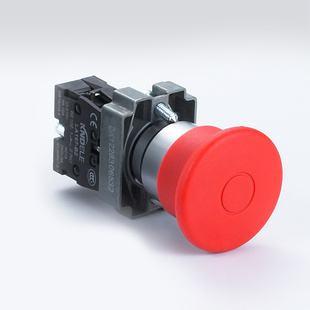

(三)动合动断按钮:常态下,有两组触点,一组按下是分开,一组按下是断开。

按钮开关型号图片大全
(四)保护式按钮:带保护外壳,可以防止按钮内部零件损坏和防止人员触电,代号为H。
(五)动作点击按钮:也就是鼠标点击按钮。

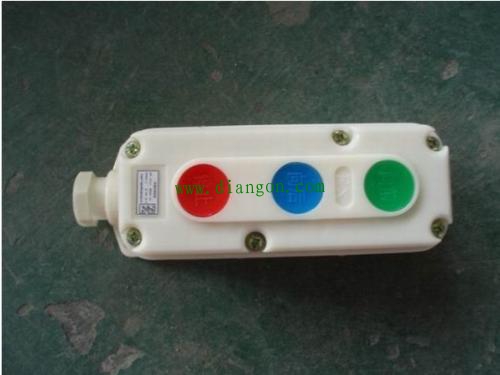

(六)带灯按钮:即按钮内部装有信号灯,除了动作外还可以作信号指示,代号为D。

按钮开关型号图片大全

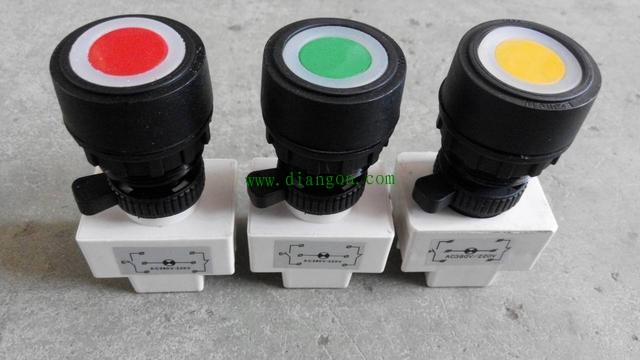

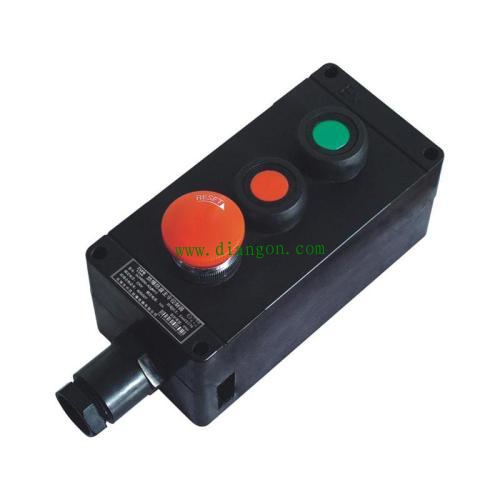

(七)防爆式按钮:可以在含有爆炸性气体与尘埃的场所使用,代号为B。

按钮开关型号图片大全

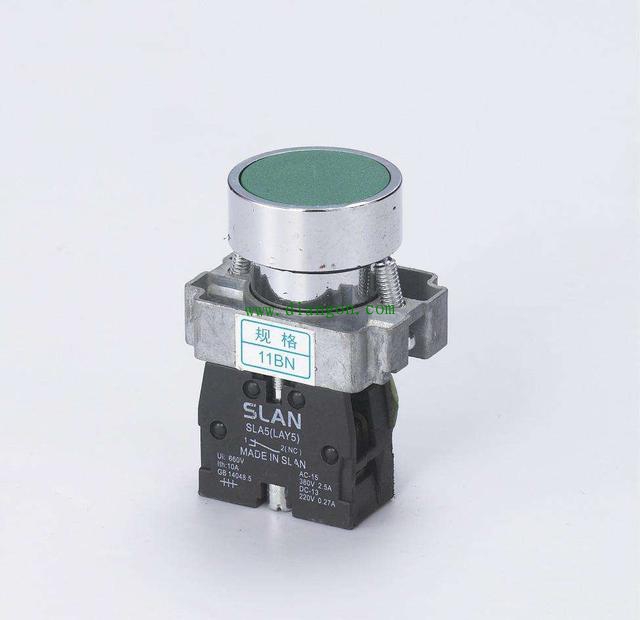

(八)防腐式按钮:能够防止化工腐蚀性气体的侵入,代号为F。

按钮开关型号图片大全

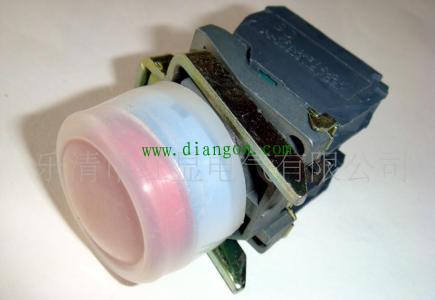

(九)防水式按钮:带密封外壳,可以防止水分侵入,代号为S。

按钮开关型号图片大全
(十)紧急式按钮:有红色大蘑菇头,突出装置外,用作紧急停止电源的作用,代号为J或M。

按钮开关型号图片大全
(十一)开启式按钮:用于嵌装固定在操作面板上的按钮,代号为K。
(十二)联锁式按钮:具有多个触点互相联锁,代号为C。
(十三)旋转式按钮:用手把旋转操作触点,代号为X。

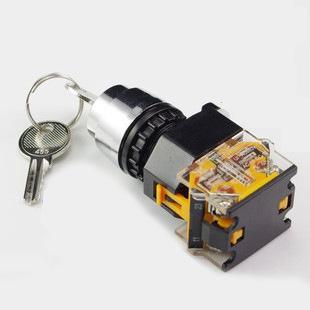

(十四)钥匙式按钮:用钥匙插入旋转进行操作,可防止无关人员操作设备,代号Y。

按钮开关型号图片大全
(十五)自持式按钮:按钮内部有自持用电磁机构,代号为Z。
(十六)组合式按钮:有多个按钮组合的一种按钮,代号为E。

按钮开关型号图片大全
说完怎么分类,再说怎么使用。我们应该根据使用场合的工作情况选择按钮类型,例如防爆车间,应该使用防爆按钮。重要设备为了防止无关人员误操作应该选用钥匙式。在有按工作状态,指示和工作情况,现在按钮和指示灯的颜色。例如启动用绿色,停止用红色。根据控制电路的情况选择单按钮或多联按钮。
