NE555制成反相器_门电路制作反相器

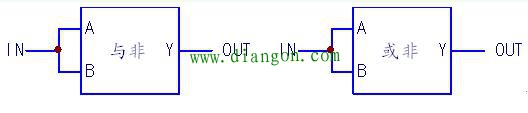

图1、用其它门电路制作反相器
将或非门，或者与非门的两输入端短接起来，使其“变身”为反相器电路。电路设计当中，恰好剩余了一组与非门，而电路又需要一个非门电路时，为此增加一只反相器芯片不够经济。这时候设计者头脑中灵光一闪，就用其它门电路制作出了反相器。

图2 NE555也可以制成反相器
上图，是个准反相器电路，INVcc 2/3，OUT＝0V。一般情况下，不会有人专门制作此电路来实现反相器功能（没事闲的啊）。要是恰好剩余一片555电路（如7555器件，含两路），顺手就做成了反相器，确实也是一款性能优良的反相器电路啊。
