漏电保护器过载保护电路原理图解

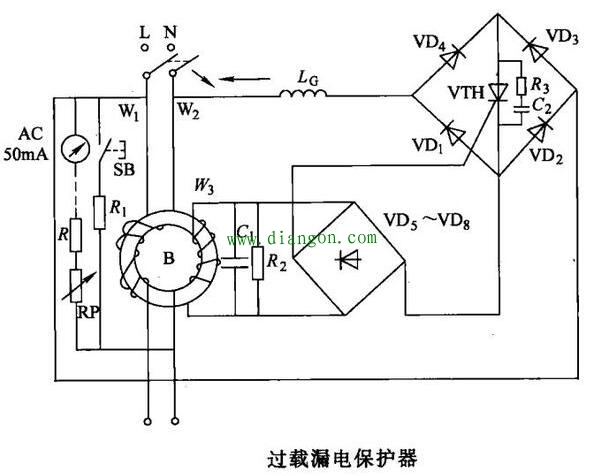

如下图所示，由R3，RP分压电路中捡取市电的过电压信号，经过触发二极管，驱动微触发晶闸管导通，使脱扣器动作。漏电保护器的过载保护用干簧管绕制的线圈Lg利用剩余电流原理完成。

干簧管的常开触点并接在试验按钮SB上；线圈Lg串接在绕组W1上，当负载电流超过设定值时（过载设定值由线圈的线径、匝数确定），干簧管的常开触点便因磁化而闭合，相当于试验按钮SB闭合，则互感器T的一次侧产生剩余电流，二次侧信号便触发VTH导通，脱扣器动作，迅速切断电源，其电气原理与前面所讲的漏电、过电压保护动作原理相同。下图所示的电路比较完整地起到了过电压、过电流、过载、漏电保护作用。
