电学不好的同学你们的福利来了！初中物理电路图知识大全
时间：2023-03-06来源：佚名
|

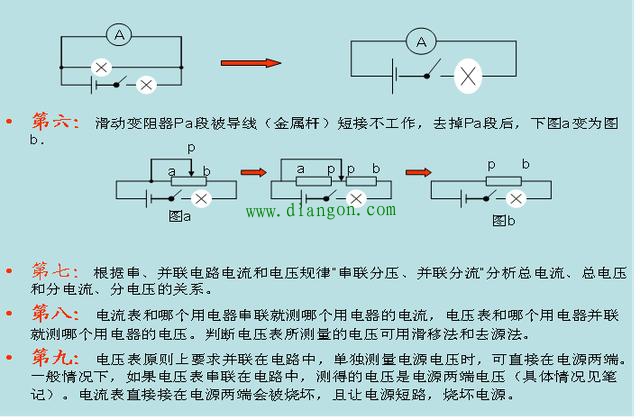

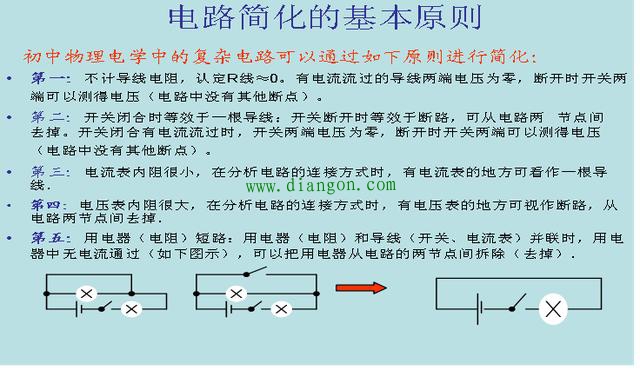

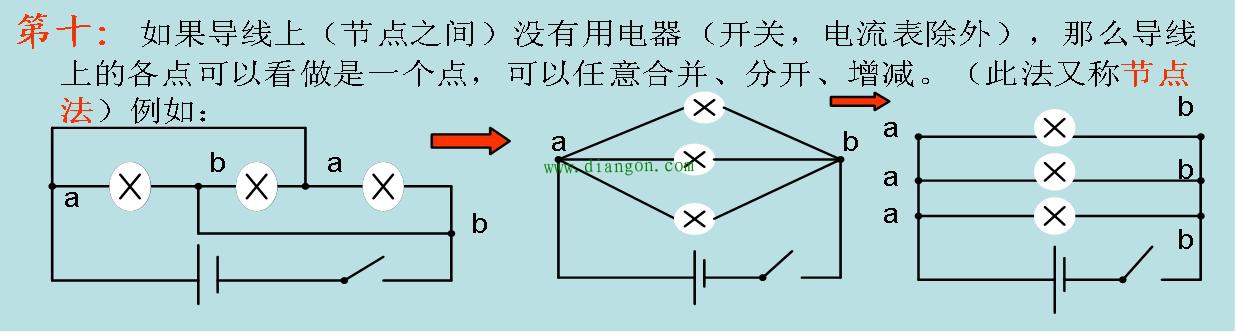

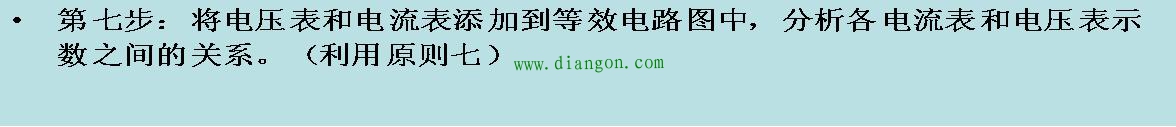

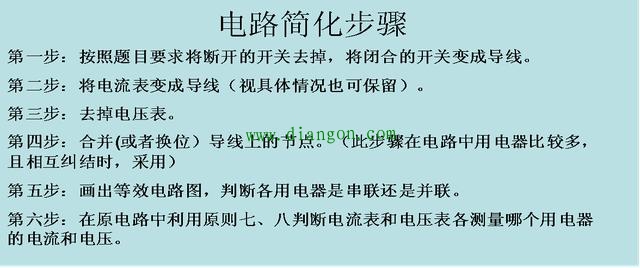

本人根据多年线下授课经验，总结了一套3招化简复杂电路的方法，特别适合电路图看不懂的同学或者需要拔高训练的同学，从基础到延伸。电学不好的同学你们的福利来了~~ 废话不多说，下面具体来说说3大招化简复杂电路 第一招：十大基本原则 这个比较基础，一般学过欧姆定律的同学都应该掌握了。

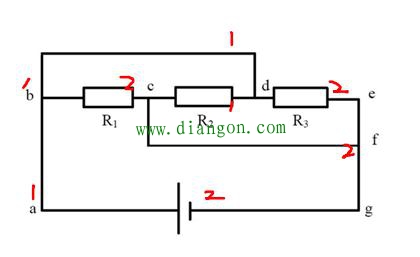

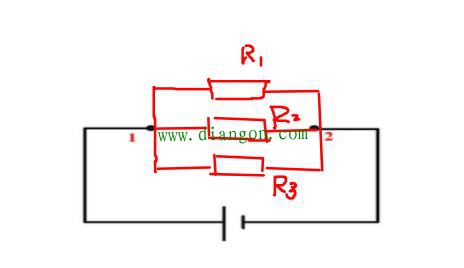

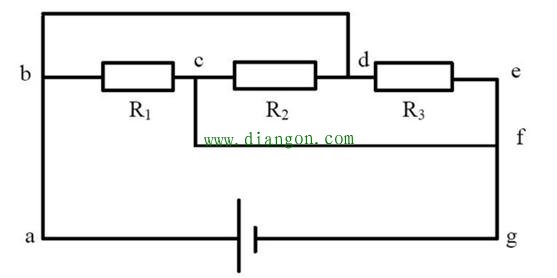

这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化复杂电路的杀手锏。 记住口诀： 1.标号 2.画图 1、 标号：给电路每个节点编号，标号遵循以下原则 (1) 从正极开始标1 (2) 导线连通的节点标同样的数字 (3) 沿着导线过一个用电器，数字 1 (4) 到遇到电源负极为止 (5) 要求所有点的标号要大于等于1，小于等于负极的标号 2、画图 (1) 在平面上画出节点号 (2) 根据原图画出节点之间的用电器或电表 (3) 整理，美化 注意事项 (1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极 (2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流 下面对照这个图给大家讲讲如何化简成我们看得懂的电路图（这个电路图大部分同学开始遇到的时候基本没几个懂的）
|
