电动机运行监视系统梯形图及PLC接线图

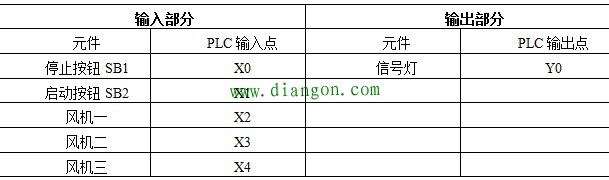

表 I/O分配表
2、绘制plc硬件接线图及硬件连接
根据I/O分配，绘制PLC硬件接线图，如图1所示。

图1 电动机运行监视系统PLC接线图
3、系统的软件设计
系统的PLC程序参照图2电动机运行监视系统梯形图。

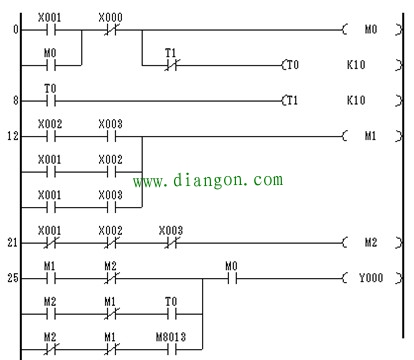

图2 电动机运行监视系统梯形图
4、系统调试运行
1.按照图1连接好PLC的输入和输出；
2.输入图2的梯形图，并将程序下载到PLC。
3.将PLC运行开关打到RUN，运行程序。
5.操作控制按钮，观察运行结果：按下SB2,监控系统开始运行。如果两台以上风机同时工作，Y0持续接通；如果仅有一台风机工作，则信号灯以0.5Hz闪烁；如果三台风机都不工作，则信号灯以1Hz频率。按下停止按钮SB1，系统停止运行，信号灯停止。
6.分析程序运行结果，编写相关技术文件。
