三相电机改单相电机电容接线方法图解

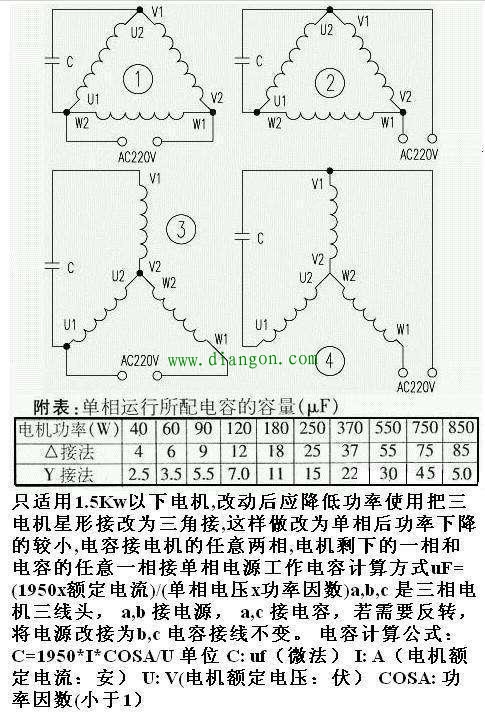

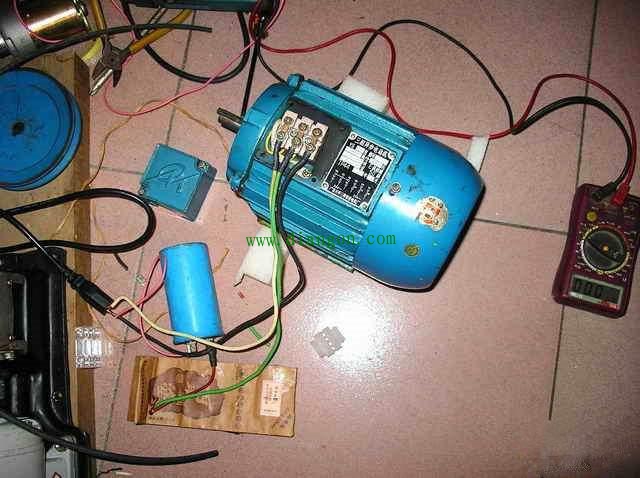

对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。 三相电机是三角形接法时，电容按图1：连接；是星形接法时，电容按图2连接。图中C2为运行电容人：为启动电容。闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。

电容C2的容量可按下式计算：C2=1950*In/(Un*COSФ) (μF) 式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0． 85A，功率因数为0.8。则改为单相运行时工作电容C2为： C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF) 取C2＝10μF。

电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。对于功率1kw以下的小电机,C1也可以去掉不用，但C2数值要适当加大。经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。
上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。一般地，若电机工作电压力220v，电容耐压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。
