矿石收音机原理 最简单的矿石收音机制作方法 简单易懂，一目了然！

矿石收音机是用天线t和地线以及矿石检波器而组成的没有放大电路的无源收音机，它是最简单的无线电接收装置。人们习惯把那些没有电源，电路中只使用一个检波二极管的收音机称为“矿石收音机”。
制作一个矿石收音机，大概分三步：
一、绕制线圈
用一个维生素瓶或是其它合适的空塑料瓶子，沿瓶口向下约2－3公分钻两个孔。在瓶子上部，把线从右边的孔穿过去，再从第二孔穿回来，如下图所示。用一块胶带将导线粘在两孔所在的位置，以防止绕制线圈的时候滑动。
然后顺时针绕制线圈，当绕制5圈的时候，做一个抽头（见下图）。继续绕制，每5圈做一个抽头，共40圈。在第40圈的位置再钻两个孔，留出10－20公分的导线后同上边的孔一样的锁紧固定。
绕好的线圈如下图所示

绕制线圈
二、架设天线

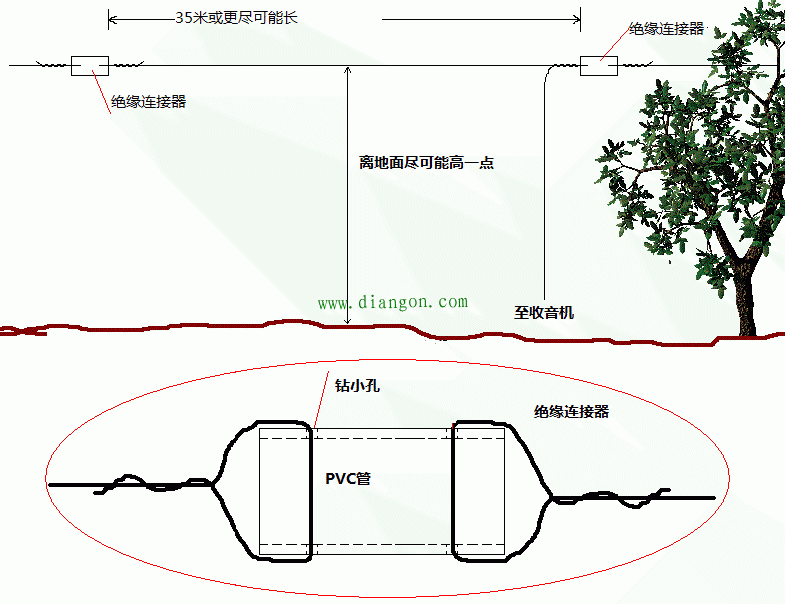

矿石收音机需要一个良好的天线和地面才能有好的收音效果。天线可以用任何导线，但架设的要尽可能高一点，尽可能的长一点。为了保证有一个好的效果，可以用绝缘连接器架设天线。需要注意的是，不要在雷雨天气使用此天线，以免产生危险！

架设天线
地线可以通过连接水管或一根插入潮湿土壤内的金属杆制成。
三、组装

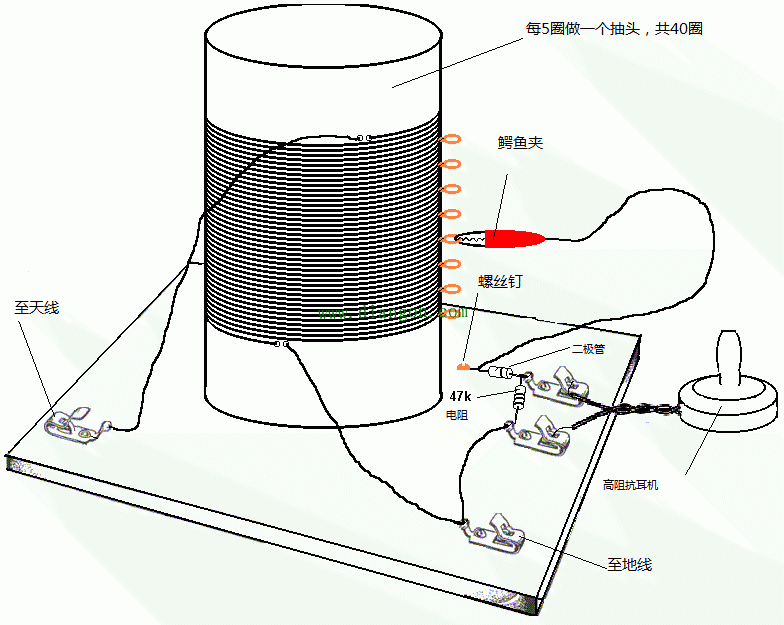

如下图所示，将所有的部件连接起来，调节鳄鱼夹在线圈上抽头的位置。
运气好的话，你应该可以直接听到点什么啦……

矿石收音机连接图
