基于浮球液位控制器在家庭自动供水中的应用

液位开关从形式上主要分为接触式和非接触式。非接触式的如：电容式液位开关；接触式的如：浮球式液位开关、电极式液位开关和电子式液位开关。本文论述的浮球液位控制器属于接触式液位开关。

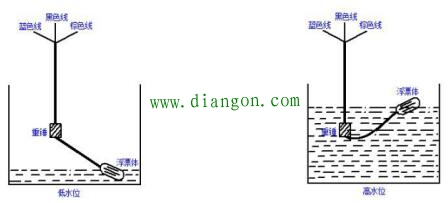

浮球液位控制器具有电缆耐油、酸、碱，抗蚀能力优越，易于操作、便于安装、性能可靠等优点，它的结构主要包括浮漂体、重锤。控制器的电缆有三根引线，分别是黑色、棕色和蓝色。黑色线是公共线，供水型使用时，选择接蓝色线，低水位接通，高水位断开；排水型使用时，选择接棕色线，高水位接通，低水位断开。安装的时候稍微注意浮球的技术参数要与水泵的参数相对应，浮球工作示意图如下：

下面先说明一下浮球重锤的安装，将浮球控制器的电缆线从重锤的中心凹圆孔处穿入后，轻轻推动重锤至我们所想固定的位置，以此设定为控制的液位差。（如果重锤有所松动，可以在重锤的两边各扎一条扎带）。
注意：安装的时候将电缆直接与控制器连接，尽量避免使用中间接头；如无法避免有中间接头的，接头绝不能浸入液体中！还有就是未使用的电线必须予以绝对的绝缘。

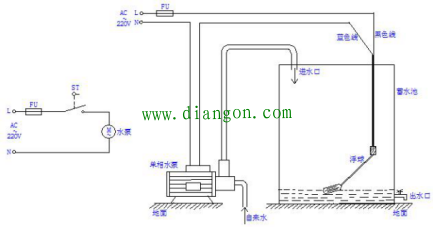

在家庭自动供水系统中，浮球与水泵串联，示意图及原理图如下：

上图中，当液位处于低位时，浮球开关接通，水泵开始工作，当液面达到预定液位时，浮球开关断开，水泵自动停止，然后整个系统继续等待下次的低液位的到来，重复上述的工作。

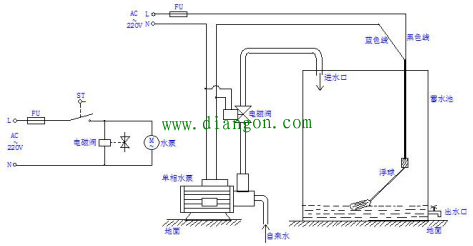

上述状态是在自来水压低，达不到蓄水池的高度，所以要借助水泵。如果当自来水压高时，自来水可以直接通过水泵进入蓄水池，液面不断上升到达设定液位，浮球开关则会断开，电机停止工作，但是由于水压高的作用，自来水还会源源不断的进入蓄水池，导致蓄水池有水溢出，此时我们的自动供水系统没有达到预想的结果。因此，我们可以在蓄水池的进水口与水泵之间加装一交流220V电磁阀（通电常开，断电常闭），示意图及原理图如下：

上图中，当液位处于低位时，浮球开关接通，水泵开始工作，同时电磁阀则打开，蓄水池液面不断上升，当达到预定的液位时，浮球开关断开，水泵停止工作，电磁阀则关闭，这时就不会由于水压高的问题导致有水溢出，达到我们预想的效果。
本文叙述如有不妥之处请指教，谢谢！
