首先我们来熟悉一下常用的照明用附件，它有：灯座、开关、插座、挂线盒和灯罩。
灯座：它的作用是固定灯泡（或者灯管）。按其结构形式可分为螺丝口和卡口（插口）灯座；按其安装方式可分为吊式灯座（俗称灯头）、平灯座和管式灯座；按其外壳材料可分为胶木、瓷质和金属灯座；按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。
开关：其作用是接通或断开电源的器件，一般称灯开关。根据安装形式分为明装式和暗装式。明装式有拉线开关、拨把开关（又称平开关）等，暗装式多采用拨把开关（也称跳板式开关）。按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。
插座：它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。它连接方便、灵活多用，有明装和暗装之分，按其结构可分为单相双极双孔、单相三级三孔（有一极为保护接地或接零）和三相四极四孔（有一极为接零或接地）插座等。
挂线盒：或吊线盒的作用是用来悬挂吊灯或连接线路的，一般有塑料和瓷质两种。
灯罩：它的作用是为了控制光线，提高照明效率，使光线更加集中，灯罩的形式很多，按其材质可分为玻璃罩、搪瓷罩、薄铝罩等几种；按反射、透射扩散的作用，可分为直接式间接式和半间接式三种。在生产和生活照明中，常用的灯罩有锥形、塔形球形、防爆形、斜照形等几种。
基本照明电路
电路是电流的通路，照明电路的作用是实现电能转换为光能。它包括电源、电灯、导线和开关等，电气照明的基本线路有以下几种：

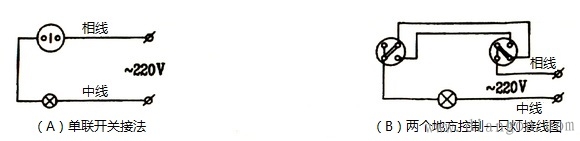

一只单联开关控制一盏灯，如下图（A）所示。接线时，开关应接在相线（俗称火线）上，使开关切断后，灯头上没有电，以利安全。
两只双联开关在两个地方控制一盏灯，如下图（B）所示这种控制方式，通常用于楼梯处的电灯，在楼上和楼下都可以控制，有时也用于走廊电灯，在走廊的两头都可控制。

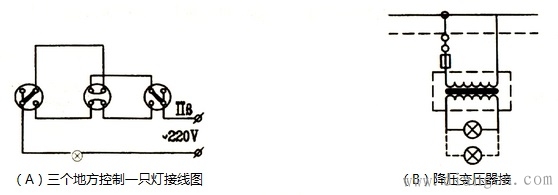

两只双联开关和一只三联开关在三个地方控制一盏灯，如下图（A）所示。这种方式一般用于楼梯和走廊。
36伏以下的局部照明电源，一般采用固定式降压变压器供电，接线方式如下图（B）所示。安装时，变压器的一次侧应装有熔断器和双刀开关，这样不仅能起保护变压器的作用，而且对二次侧短路也能起到保护作用，同时二次侧也应有保护外壳和低压侧应该接地或接零，以利安全。
照明电路施工图
上面介绍的电气照明基本电路用作施工的依据是不够的，这是因为图上并没有注明电气元件的规格、型号、安装要求、线路敷设方式以及其他一些特征。作为实际电路安装的依据，必须是根据国家颁布的有关电器技术标准和统一符号绘制的施工图。照明施工图常用的有两种：

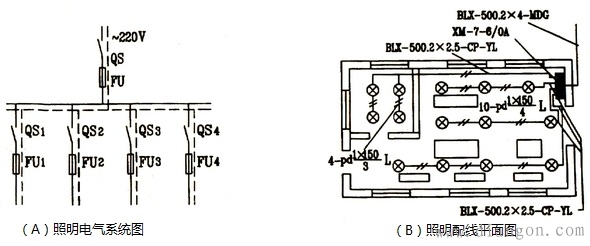

照明系统原理图，它表明电气系统各元件间的联接方式、电气系统的工作原理及其作用（不涉及电气元件的结构及安装情况）。如上图（A）所示。另一种是安装接线图，它是安装工程施工的主要图纸，是根据电气元件的实际结构和安装情况绘制的。安装接线图只考虑元件的安装配线而不明显地表示电气系统的动作原理，它往往与平面布置图画在一起，如上图（B）所示，它是工程技术的“语言”，只有看懂它，才能认识和确定图上画的是一些什么电气元件，它们之间应怎样连接和有什么技术要求等，以便照图备料和进行正确的安装。
单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。）
1、没有口诀，方法简单，从最末梢灯具往电源端看；
2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；
3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；
4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；
5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数 1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。我觉得这样讲满容易明白的。
简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。
简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根
2.灯到开关。一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。

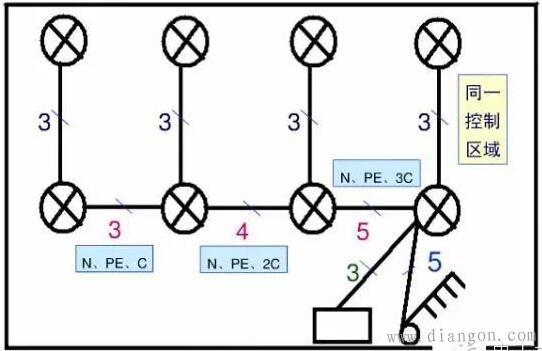

5.同一开关控制的不同组灯之间，L N加上该段线后面灯具的组数。如果下面还连接到其他开关，就再加一个不经过开关的L线。
根据中华人民共和国行业标准民用建筑电气设计规范JGJ/T16-92即可确定。
电线
照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。
接地是电器设备安全技术中最重要的工作，应该认真对待。那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。正确接地可提高整个系统的抗干扰能力。
要正确使用计算机的电源线。目前，我们使用的电源插座大多是单相三线插座或单相二线插座。单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。地线下面两个分别是火线（标志字母为"L"LiveWire）、零线（标志字母为"N"Naughtwire），顺序是左零右火，（插头背面对着自己本人时）。
使用中千万不要将零线端和定位用的地线端连在一起，因为有的设备采用二线插头，如果设备的电源火线、零线接反或使用中插错位置，必将造成火线、零线短路，烧坏设备，造成不可弥补的损失。因此，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。
区分：
1.用颜色区分：在动力电缆中黄色绿色红色分别代表A相B相C相（三相火线）蓝色代表零线，黄绿双色代表接地线。
2.用电笔区分：火线用电笔测试时会发光，而零线则不会。
3.用电压表区分：不同相线（即火线）之间的电压为线电压380V，相线（火线）与零线（或良好的接地体）之间的电压为相电压220V，零线与良好的接地体的电压为0V。
注意事项（接电中）：
一.要防止触电及短路、
二.要注意开关控制火线、
三.零线上最好不要接保险、
四.灯座的中心部接火线、
五.接地线与零线不要混用。
六.用电器断火线，这样摸用电器不会触电，如果断零线人摸用电器会触电。
单联单控： 双联单控：
双联单控加插座：

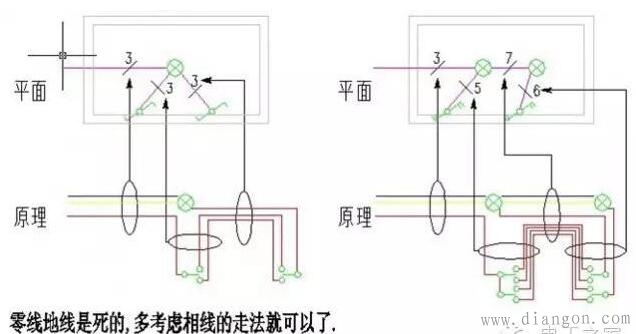

单联双控1 ： 双联双控1：

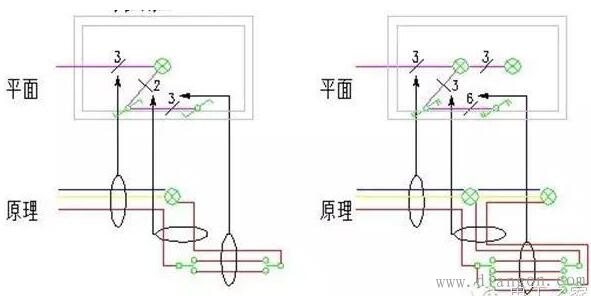

单联双控2： 双联双控2：

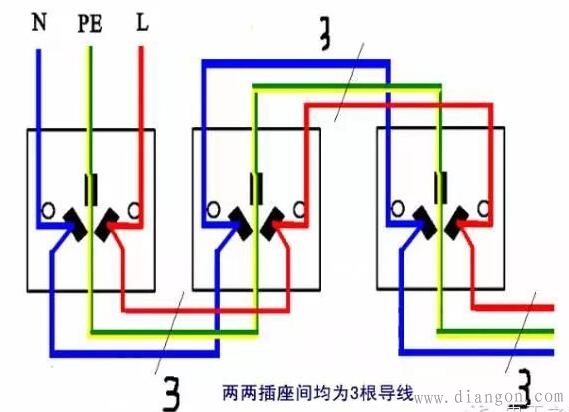

插座间接线：

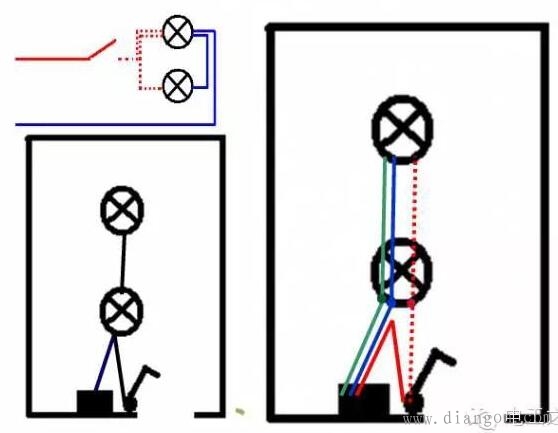

单联单控：

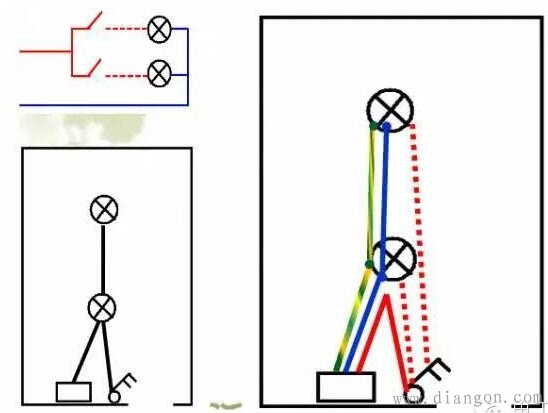

双联单控：

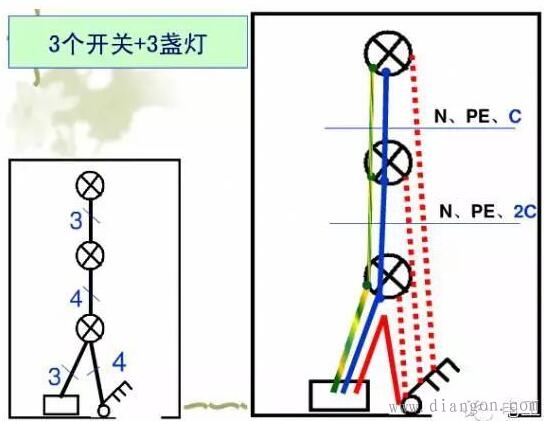

三联单控：
