电动机多地控制电路原理图解

所谓多地控制，是指能够在不同的地点对电动机的动作进行控制。在一些大型机床设备中，为了操作方便，经常采用多地控制方式。通常把动合启动按钮并联在一起，实现多地启动控制；而把动断停止按钮串联在一起，实现多地停止控制。

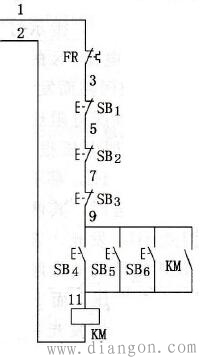

在大型设备上，为了操作方便，需几个操作者都发出主令信号，即按压动合启动按钮，常要求能多个地点进行控制操作；在某些机械设备上，为保证安全，需要多个条件满足，设备才能开始工作。这样的控制要求可通过在电路中串联或并联电器的动断触点和动合触点来实现，如图1所示。

接触器KM得电条件为按钮SB4、SB5、SB6的动合触点任一闭合，KM辅助动合触点构成自锁，这里的动合触点并联构成逻辑或的关系，任一条件满足，就能接通电路；KM失电条件为按钮SB1、SB2、SB3的动断触点任一个打开，动断触点串联构成逻辑与的关系，其中任一条件满足，即可切断电路。
