绝缘杆的结构及使用注意事项

绝缘杆又称绝缘操作杆，主要用于跌落式熔断器的分合闸操作，在发电站用于分合高压隔离开关，安装和拆除携带型接地线以及进行电气测量和试验等工作。在带电作业中则是使用各种专用的绝缘杆。

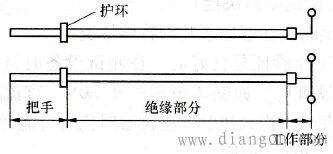

绝缘杆的结构如图72所示。它由工作部分、绝缘部分和把手部分等组成。绝缘部分与把手部分以护环相隔开，它们是用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成。工作部分一般用金属制成。绝缘杆的把手和绝缘部分的最小长度可根据使用电压的高低和使用场所的不同而定。绝缘杆的长度见表。

图 绝缘杆

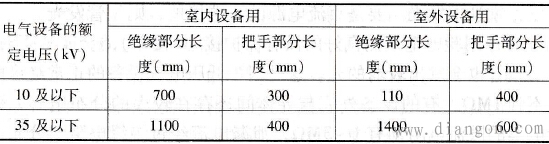

表 绝缘杆的长度

使用绝缘杆应注意以下事项：

(1)使用绝缘杆时禁止装接地线。

(2)操作人员必须戴绝缘手套，穿绝缘靴（鞋），旁边应有专人监护。

(3)使用时手应握把手部分，不能超出护环。

(4)绝缘杆不许摔打损伤。无特殊防护装置的绝缘杆，不得在下雨或下雪天在室外使用。

(5)绝缘杆使用完毕，宜悬挂在干燥的室内保存，也可架在支架上，不要与墙接触，以免受潮。
