三相异步电动机旋转磁场的形成
时间：2023-03-08来源：佚名
|

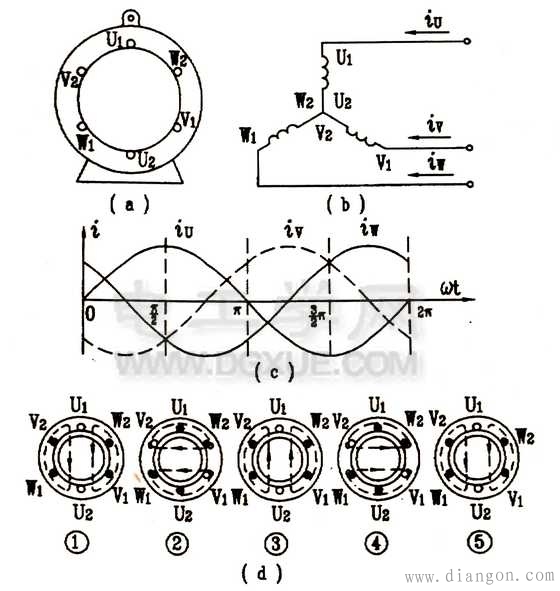

三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图（b）（c）所示。下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。 下图（b）所示，假设电流的瞬时值为正时是从各绕组的首端流入，（用〇中间加个×表示），末端流出（用“⊙”表示），当电流为负值时，于此相反。 在ωt=0的瞬间，iu=0，iv为负值，iw为正值，如图（c）所示，则V相电流从V2流进，V1流出，而W相电流从W1流进，W2流出。利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向，如图（d）①所示。可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方式北极，下方是南极。 在ωt=π/2时，经过了四分之一周期，iu由零变为最大值，电流由首端U1流入，末端U2流出；iv仍为负值，U相电流方向与（1）时一样；iw也变为负值，W相电流由W1流出，W2流入，其合成磁场方向如图（d）②所示，可见磁场方向已经较ωt=0时按顺时针方向转过90°。 应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场，分别如图（d）③ ④ ⑤ 所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过360°，即旋转了一周
（b）按星形连接的三相绕组接通三相电源 （c）三相对称电流波形图 （d）两极绕组的旋转磁场 由此可以得出如下结论：在三相交流电动机定子上布置有结构完全相在空间位置各相差120度电角度的三相绕组，分别接入三相对称交流电，则在定子与转子间所产生的合成磁场是沿定子内圆旋转的，我们称此为旋转磁场。 |
