西门子PLC梯形图中触点的编写要求
时间：2023-03-08作者：佚名
|
在西门子plc梯形图中，触点的编写方法、排列顺序对程序执行可能会带来很大的影响，有时甚至会使程序无法运行，因此需要采取正确方法的进行编写。

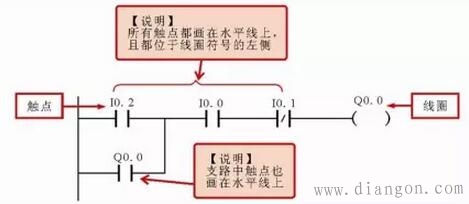

触点应画在梯形图的水平线上，所有触点均位于线圈符号的左侧，且应根据控制要求遵循自左至右、自上而下的原则，如图所示。
|
