配网接线方式

　　配网接线方式，说简单点，就是配电网建设的网架如何组织，如何才能实现可靠性和经济性。因为配网的量大且复杂，可靠性和居民生活息息相关，所以配网的接线方式显得尤为重要。

　　先说说国外的情况。

　　1）国外配电网接线方式

　　东京城市配电网

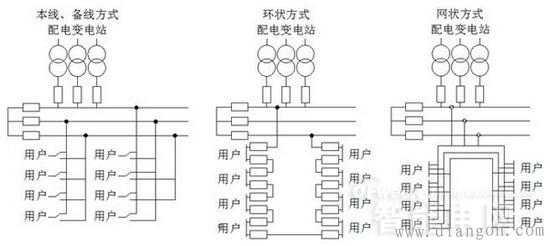

　　东京中压配电网中97%为6.6kV不接地电网，3%为22kV小电阻接地电网。6.6kV架空网供电方式采用3分段4联络、6分段3联络的方式；6.6kV电缆网供电方式采用环网的方式。在都市负荷密度高的电缆网地区采用中压为22kV配电方式，接线方式有本线、备线方式和环状供电方式以及网状供电方式。

　　主要优点在于：由于多分段多联络的经济性好，所以整体的经济效益保持在一个很高的水平；通过提高设备的安全可靠性和配电自动化系统，极大的提升了配网的可靠性；配变利用率高。

　　新加坡城市配电网

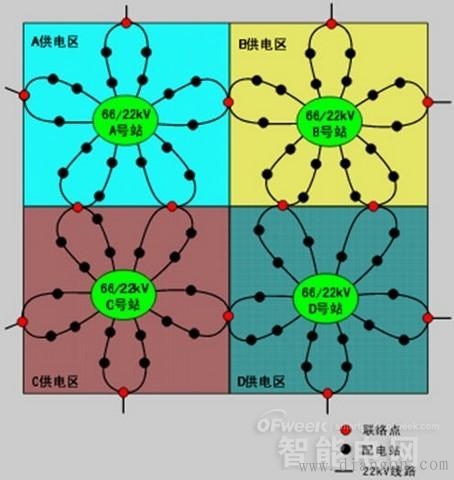

　　在城市各分区内，变电站每两回22kV馈线构成环网，形成花瓣结构，称之为梅花状供电模型，不同电源变电站的每两个环网中间又相互连接，组成花瓣式相切的形状，其网络接线实际上是由变电站间单联络和变电站内单联络组合而成。站间联络部分开环运行，站内联络部分闭环运行。两个环网之间的联络处为最重要的负荷所在。

　　优缺点在于：网架结构清晰明确，电网网络设计标准化。属于高压强，中压弱的纵向结构；任意线路出现故障，故障点两端的负荷可实现快速转供，供电可靠性高；线路利用率低，线路负荷率需控制在50%以内，系统短路电流水平较高，二次保护配置比较复杂。

　　2）我国配电网接线方式

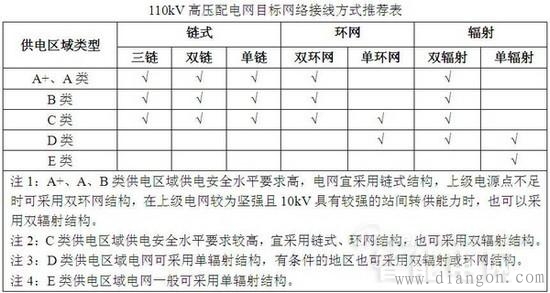

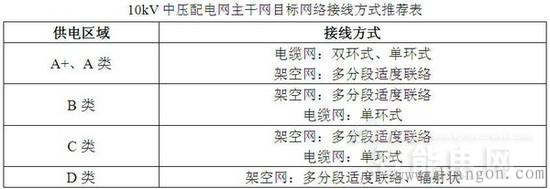

　　国网有这方面的规定，但是规定的很粗，很没有针对性，每个省好像也没有按这个来实施，所以说国网配网接线这块一直很乱，也是如此。规定如下：

　　这里供电区域是根据重要性和负荷密度，分等级的，具体的接线方式下文也会提到。

　　我国配网接线方式现状，以湖北为例：

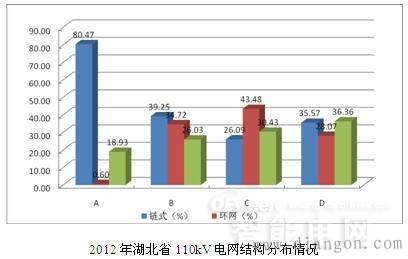

　　110kV高压配电网（绿色柱条为辐射式供电）

　　湖北省110kV链式接线中，占绝大部分的为单链接线，仅有少量变电站之间形成了双链接线。环网接线中，占绝大部分的为单环网接线，仅有少量变电站之间形成了双环网接线。

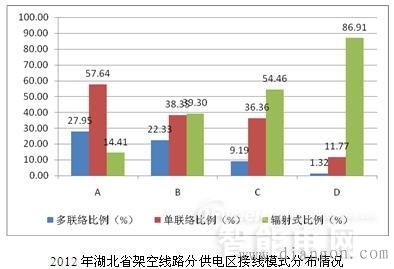

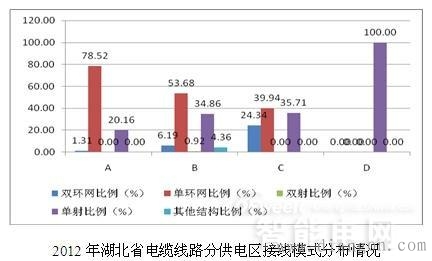

　　10kV中压配电网（分为电缆和架空两类）

　　在A、B类供电区域，电缆网络结构以环网为主，架空网络结构以单联络和多联络为主，但能够满足“N-1”可靠性要求的不到50%，在C、D类供电区域，由于平均负荷密度低、变电站布点稀疏，中压配电网以辐射式接线方式为主，结构薄弱，部分地区线路分段能力较差。

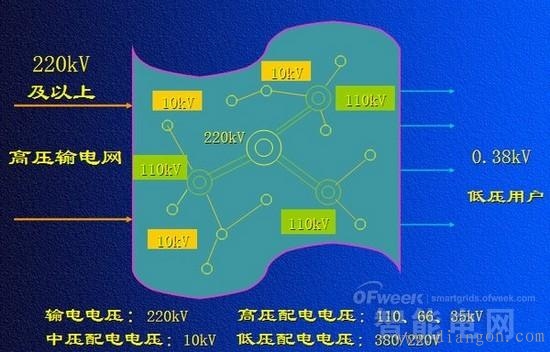

　　我国的配网发展也是秉承电网发展的一些理念，比如电压等级“强-弱-强”的理念，220kV强，10kV强，110kV稍弱，这也是合理的。
