PLC地址下降沿检测指令功能说明及应用实例
时间：2023-03-08作者：佚名
|
1．指令符号
 表1 为地址下降沿检测指令说明表。
表1 地址下降沿检测指令说明表
2．指令功能说明
地址下降沿检测指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。如果当前的信号状态是“0”，上一次的信号状态是“1” （检测到下降沿），则在这一指令后的RLO将置成“1”。
表2 为地址下降沿检测指令对状态位的影响。
表2 NEG地址下降沿检测指令对状态位的影响

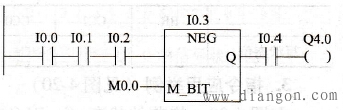

3．指令应用举例（见图1）
如图1所示，在下面的条件都满足的情况下，输出Q4.0的信号状态为“1”：
1)输入I0.0、I0.1、和I0.2的信号状态都是“1”；
2)输入I0.3上有“下降沿”信号检测到；
3)输入I0.4上的信号状态为“1”。
 图1 NEG指令应用举例 |
