电动机安装方法和步骤
时间：2023-03-09作者：佚名
|

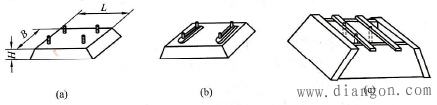

一般中小型电动机大都安装在机械设备的固定底座上。无固定底座的，一定要安装在混凝土座墩上。安装方法按下列步骤进行： (1)建造座墩。座墩的形式如图1所示。座墩高出地面一般不应低于150mm，具体高度要按电动机的规格、传动方式和安装条件等决定。B和L应按电动机底座尺寸决定，但四周要放出150mm的裕度，以保证埋设的地脚螺栓有足够的强度。  图1 电动机的安装座墩及座墩浇注模板 (a)直接安装墩；(b)槽轨安装墩；(c)座墩浇注模板 图1 (b)所示的槽轨安装墩是在直接安装墩的地脚螺栓上安装槽轨，然后再把电动机安装在槽轨上。这种结构便于在更换电动机时进行安装调整。 浇注混凝土座墩前，先挖好基坑，并夯实坑基，防止基础下沉。然后用石块铺平，用水淋透，再将图1 (c)所示的座墩模板放在上面，并埋进地脚螺栓。在浇注混凝土时，要保持地脚螺栓的尺寸位置不变和上下垂直，以保持与电动机底座螺孔的尺寸一致。浇注时要用铁钎捣固。混凝土浇好后，盖上草袋并常浇水，养护5～7天后，可拆除模板，再养护15天后，才能安装电动机。 (2)制作地脚螺栓。为保证地脚螺栓埋设牢固，用来做地脚螺栓的六角头一端要做成人字形开口，如图2所示。埋入长度一般是螺栓直径的10倍左右，人字形开口长度是埋入长度的一半左右。  图2 地脚螺栓的埋设 (3)电动机与座墩的安装方法。安装时须在电动机与座墩间垫一层质地坚韧的木板或硬橡皮等防振物；四个紧固螺栓上都要套弹簧垫圈；拧紧螺母时要按对角线依次逐步拧紧，且每个螺母要拧得一样紧。 (4)导线敷设。操作开关到电动机之间的连接导线要穿管（管口要套上木圈）加以保护。机床设备上，一般都有固定在床身上的电线管，活动部分用软管连接。这段导线一般分成两段，一段从控制箱（板）到操作开关，另一段从控制箱（板）到电动机。通常在控制箱（板）内设有接线桩供导线连接用。 如果控制设备和电动机不是配套产品，这段导线的走线形式有两种：一种是从地下埋管（用厚壁管）通过；另一种是用明管线路，沿建筑面敷设到电动机。前一种应用较多。 (5)校正电动机。在电动机安装结束前必须进行水平校正，一般用水平仪放在转轴上进行，并用0.5～5mm厚的钢片垫在机座下，来调整电动机的水平。 |
