放大器动态指标测试

放大器动态指标包括电压放大倍数、输入电阻、输出电阻、最大不失真输出电压（动态范围）和通频带等。
（1）电压放大倍数Au的测量
调整放大器到合适的静态工作点，然后加入输入电压ui，在输出电压uO不失真的情况下，用示波器测出ui和uo的幅值Uim和UOm(可以是有效值,也可以是峰-峰值Up-p)，则

（2）输入电阻ri的测量
为了测量放大器的输入电阻，按图1电路在被测放大器的输入端与信号源之间串入一已知电阻R，在放大器正常工作的情况下，测出uS和ui，则根据输入电阻的定义可得

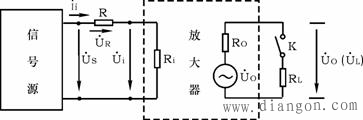

图1输入、输出电阻测量电路
测量时应注意下列几点:
①由于电阻R两端没有电路公共接地点，所以测量R两端电压uR时必须分别测出uS和ui，然后按uR＝uS－ui求出uR值。
②电阻R的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与ri为同一数量级为好，本实验可取R＝5.1kΩ。
（3）输出电阻rO的测量
按图1电路，在放大器正常工作条件下，测出输出端不接负载RL的空载电压uO和接入负载后的输出电压uL，根据

即可求出

在测试中应注意，必须保持RL接入前后输入信号的大小不变。
