交流接触器结构和工作原理图解
时间：2023-03-09作者：佚名
|
交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。
(1)电磁系统。交流接触器的电磁系统主要由线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。其作用是利用电磁线圈的通电或断电，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。
(2)触头系统。交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种，分别如图1(a)、(b)和(c)所示。按触头的结构形式划分，有桥式触头和指形触头两种，如图2所示。
 图1 触头的三种接触形式
(a)点接触；(b)线接触； (c)面接触
 图2 触头的结构形式
(a)双断点桥式触头；(b)指形触头
1-静触头；2-动触头；3-触头压力弹簧
(3)灭弧装置。交流接触器在断开大电流或高压电路时，在动静触头之间会产生很强的电弧。电弧是触头间气体在强电场作用下产生的放电现象。电弧一方面会灼伤触头，减少触头的使用寿命；另一方面会使电路切断时间延长，甚至造成弧光短路或引起火灾事故。触头开合过程中的电压越高、电流越大、弧区温度越高，电弧就越强。低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施，促使电弧尽快熄灭。在交流接触器中常用的灭弧方法有以下几种：
1)双断口电动力灭弧。该种灭弧装置如图3 (a)所示。这种灭弧方法是将整个电弧分割成两段，同时利用触头回路本身的电动力F把电弧向两侧拉长，使电弧热量在拉长的过程中散发、冷却而熄灭。容量较小的交流接触器，如CJ10 - 10型等，多采用这种方法灭弧。
2)纵缝灭弧。该种装置如图3 (b)所示，由耐弧陶土、石棉水泥等材料制成的灭弧罩内每相有一个或多个纵缝，缝的下部较宽以便放置触头，缝的上部较窄，以便压缩电弧，使电弧与灭弧室壁有很好的接触。当触头分断时，电弧被外磁场或电动力吹入缝内，其热量传递给室壁，电弧被迅速冷却熄灭。额定电流在20A以上的CJ10系列均采用这种灭弧方法。

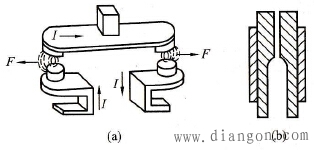

 图3 灭弧装置
(a)双断口电动力灭弧；(b)纵缝灭弧
3)栅片灭弧。栅片灭弧装置的结构及工作原理如图4所示。金属栅片由镀铜或镀锌铁片制成，插在灭弧罩内，各片之间相互绝缘。当动触头与静触头分断时，在触头间产生电弧，电弧电流在其周围产生磁场。由于金属栅片的磁阻远小于空气的磁阻，因此电弧上部的磁通容易通过金属栅片而形成闭合磁路，这就造成了电弧周围空气中的磁场上疏下密。这一磁场对电弧产生向上的作用力，将电弧拉到栅片间隙中，栅片将电弧分割成若干个串联的短电弧。每个栅片成为短电弧的电极，将总电弧压降分成几段，栅片间的电弧电压都低于燃弧电压，同时栅片将电弧的热量吸收散发，使电弧迅速冷却，促使电弧尽快熄灭。CJ0 -40型等容量较大的交流接触器多采用这种方法灭弧。
 图4 栅片灭弧装置
1-静触头；2-短电弧；3-灭弧栅片；4-灭弧罩；5-电弧；6-动触头
4)辅助部件。交流接触器的辅助部件有反作用弹簧（线圈失电时使触头复原）、缓冲弹簧（线圈得电衔铁吸合时减小冲击力）、触头压力弹簧（触头吸合时增加压力，减小接触电阻）、传动机构及底座、接线柱等。 |
