PCS7功能块使用说明

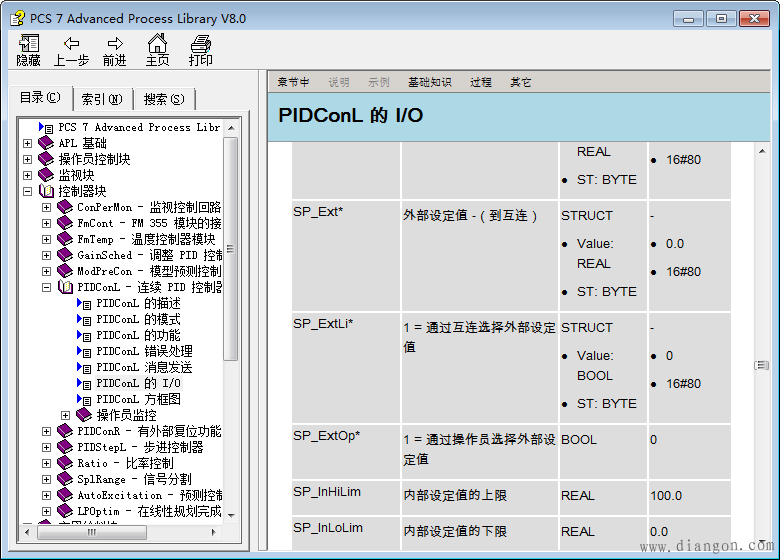

F1帮助使用

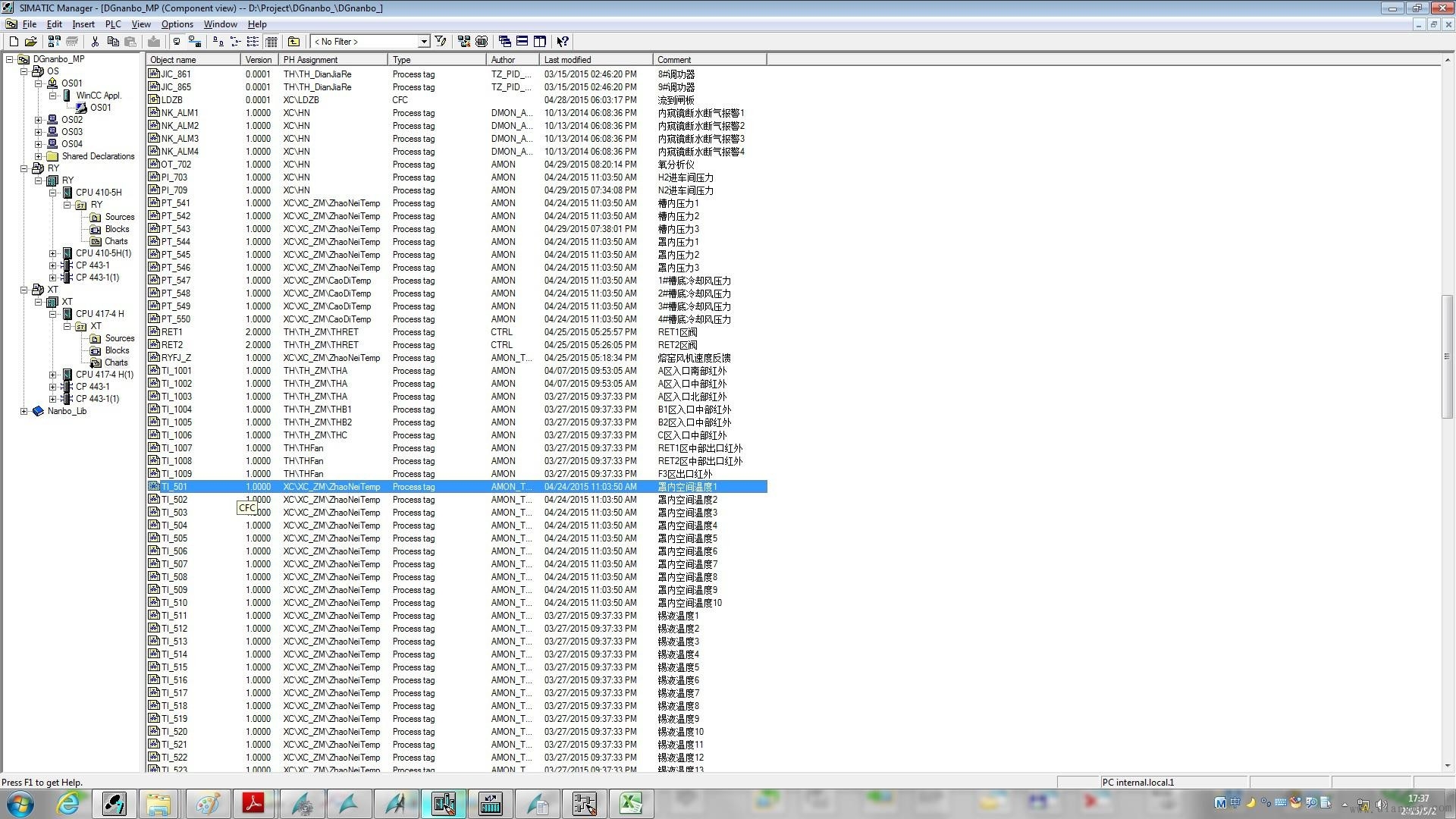

选中功能块然后按F1弹出帮助窗口

模拟量在线修改量程

打开模拟量转换块

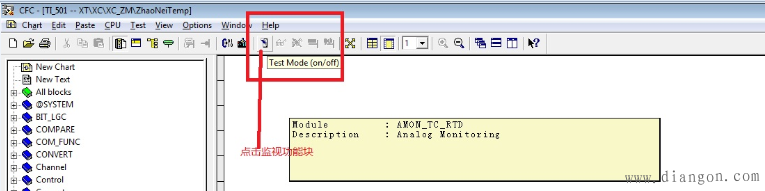

点击监控功能块

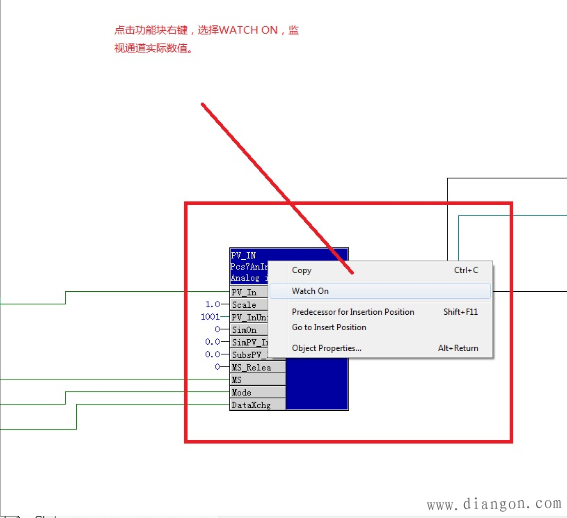

点击功能块右键，选择WATCH ON，在线监视功能块管脚。

单击某管脚右键ADD I/O或者安装CTRL 鼠标左键某管脚，监视成功管脚由蓝色转为黄色

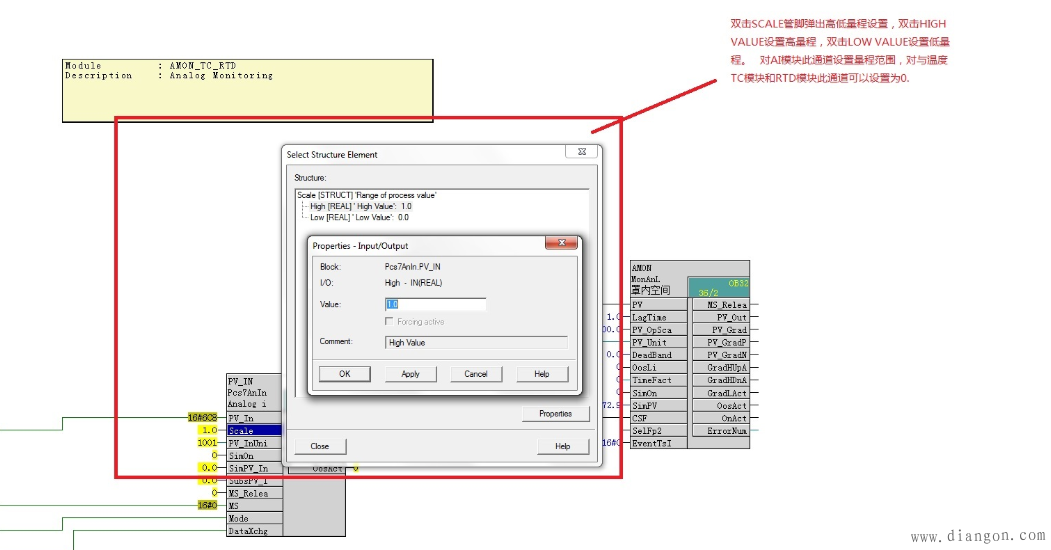

双击SCALE管脚弹出高低量程设置，双击HIGH VALUE设置高量程，双击LOW VALUE设置低量程，对于温度TC模块和RTD模块此通道可以设置为1。

管脚可见性

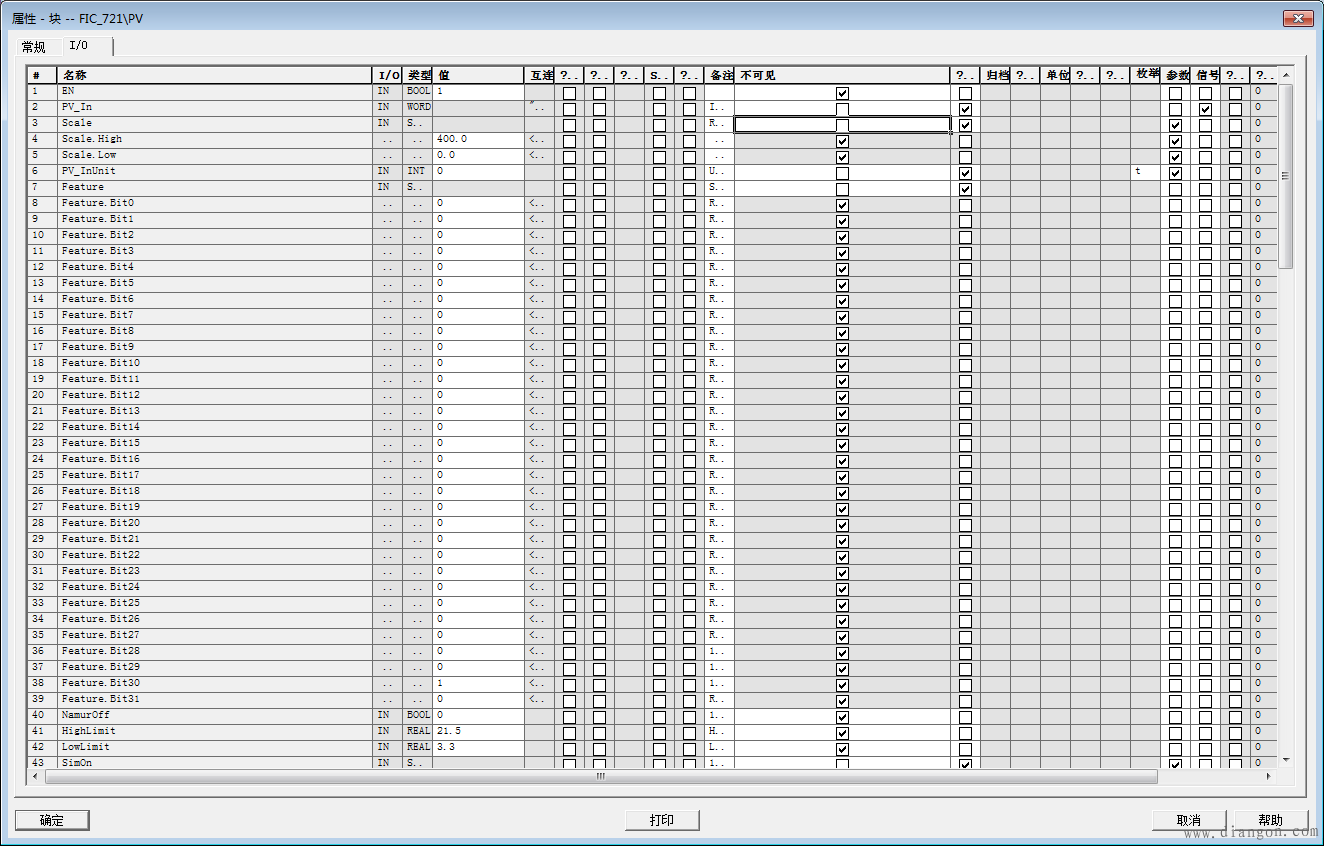

功能块有点管脚默认是不可以见的，可以点击功能块的属性在IO菜单里面把“不可见”的勾去掉，然后点确定，所需要的管脚就显示在功能块上

功能块的仿真使能

功能块有一个管脚SimOn，1=仿真开启

测试时，可以先把需要仿真的数据填好，例如上图的功能块需要输出60，则在SimPV_In管脚输入60，然后再把SimOn置1

功能块互联管脚

选中一个功能块的管脚

然后再点需要连接到另一个功能块的管脚，软件自动生成黑色的连接线

报警消息取消

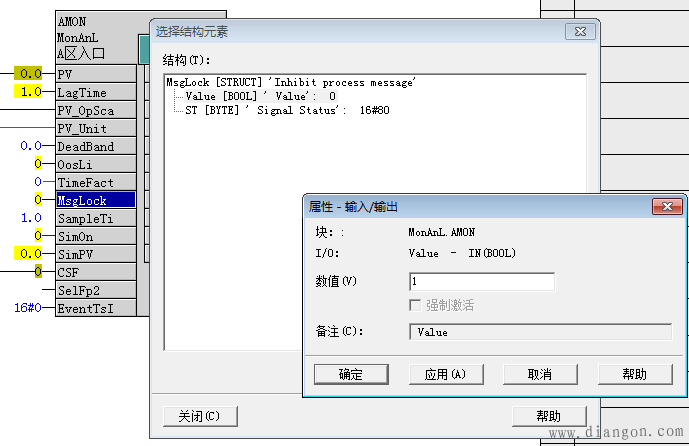

PCS7 自动编译生成报警消息，如果WINCC不需要某功能块的报警消息，需要把管脚MsgLock在线监控状态下置1

下载OS

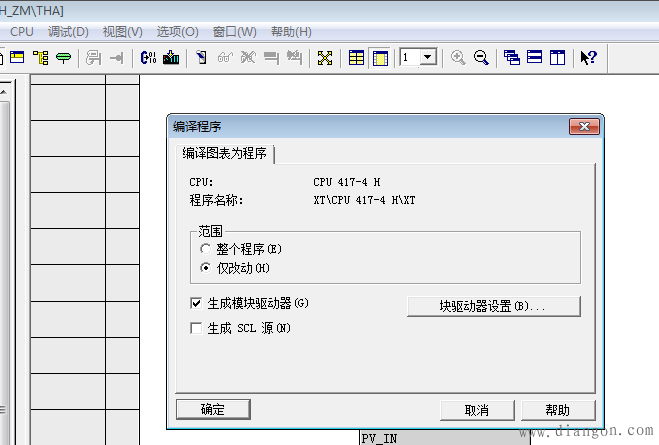

先把CFC编译，

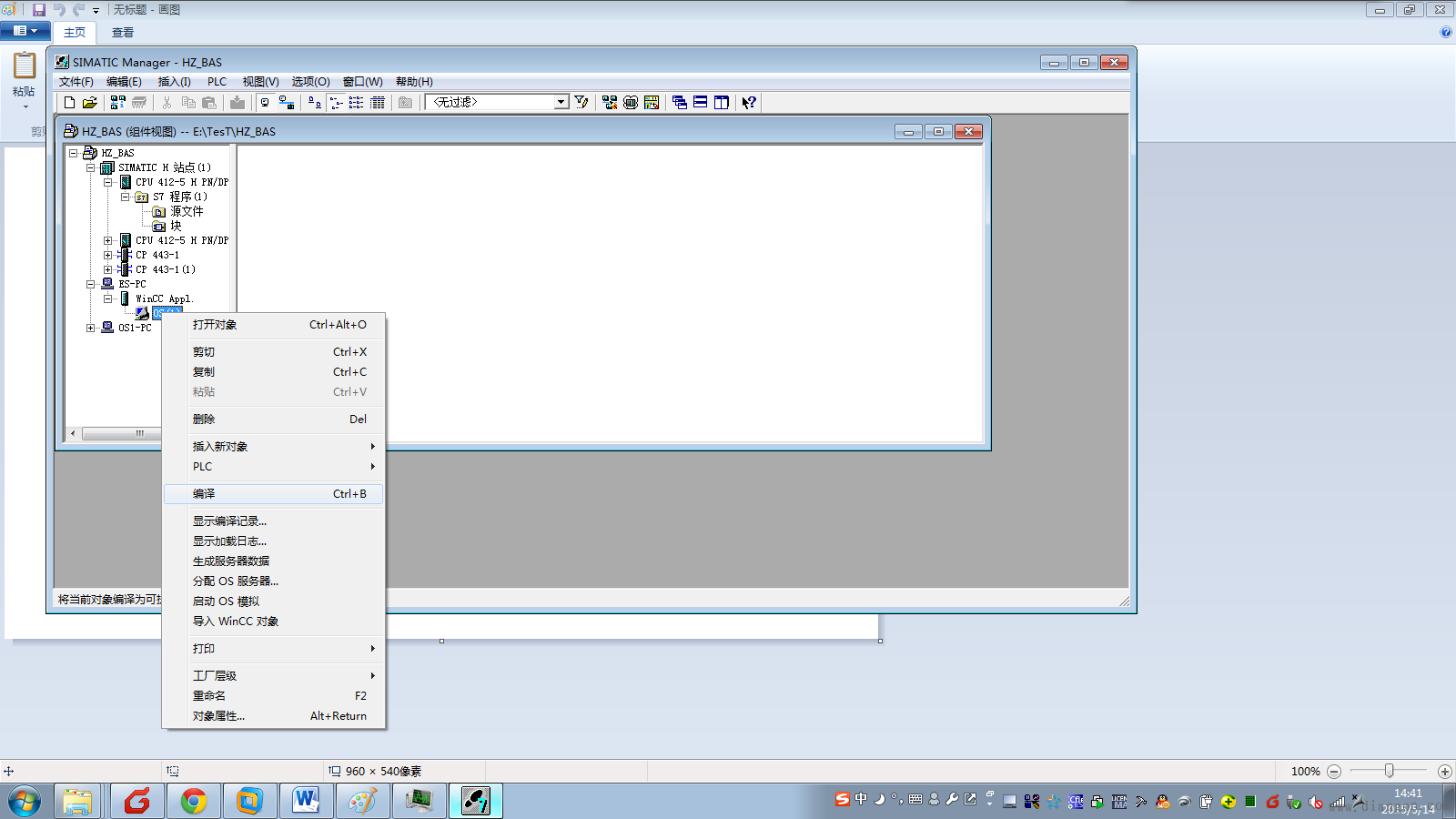

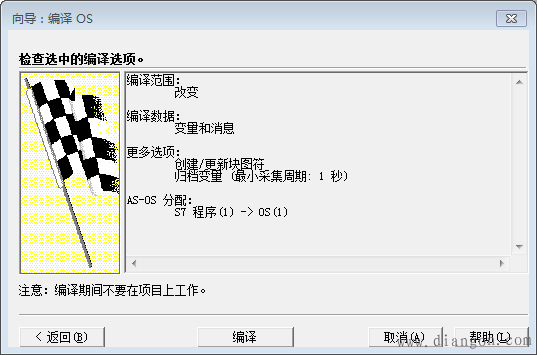

编译完成后，编译工程师站的OS

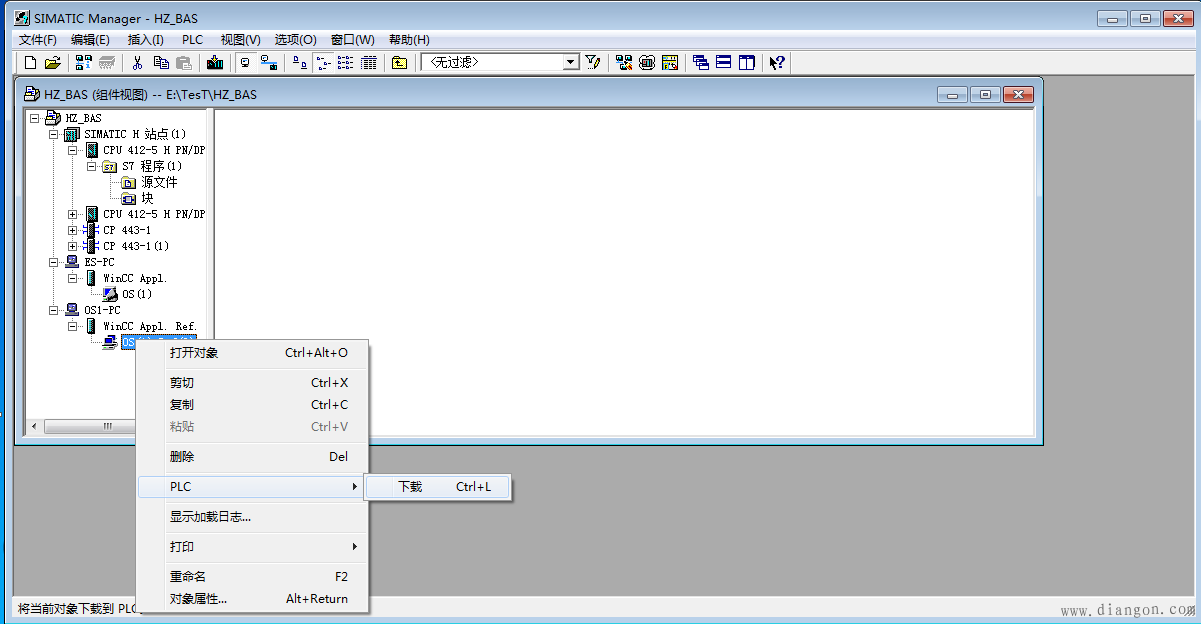

编译完成后，打开所要下载到的操作员站，点击下载

PCS7 趋势归档

PCS7的趋势归档变量是自动编译上去的，在有需要归档的功能块的管脚里面有个归档属性

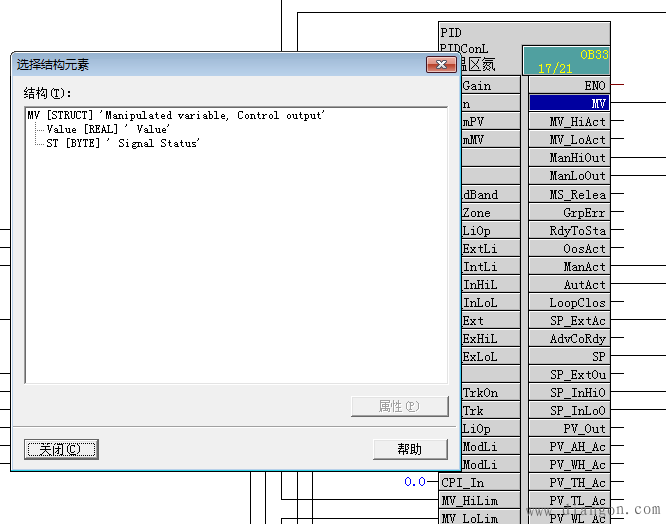

在离线状态下，双击需要归档的管脚

点击Value，然后点击右下方的属性

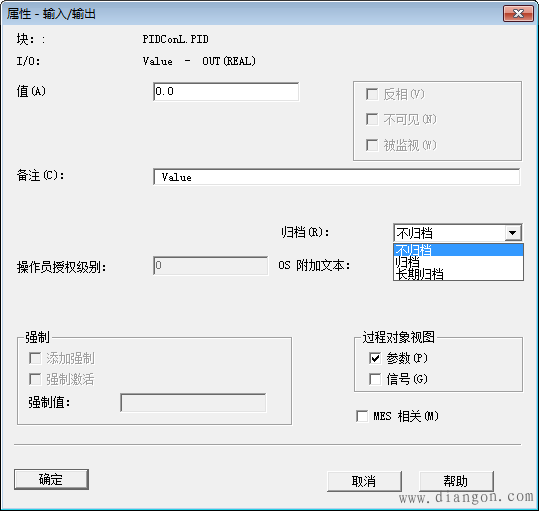

选择归档，然后点击确定，需要编译OS，把变量编译到归档变量里面。

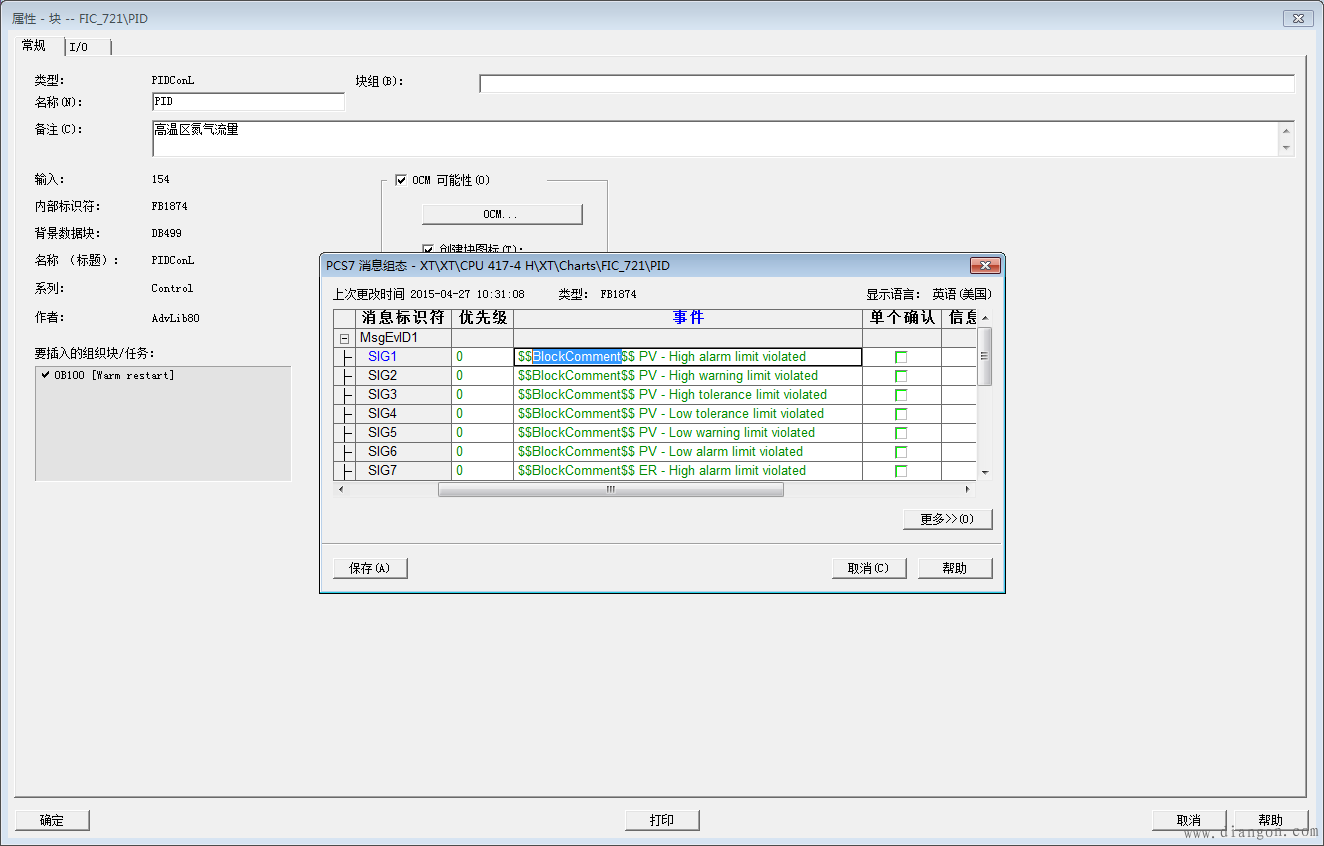

报警注释修改

PCS7自动编译生成报警，如果需要修改报警注释，把块的BlockComment（备注）名称修改即可
