时序电路设计题
时间：2023-03-10作者：佚名
|

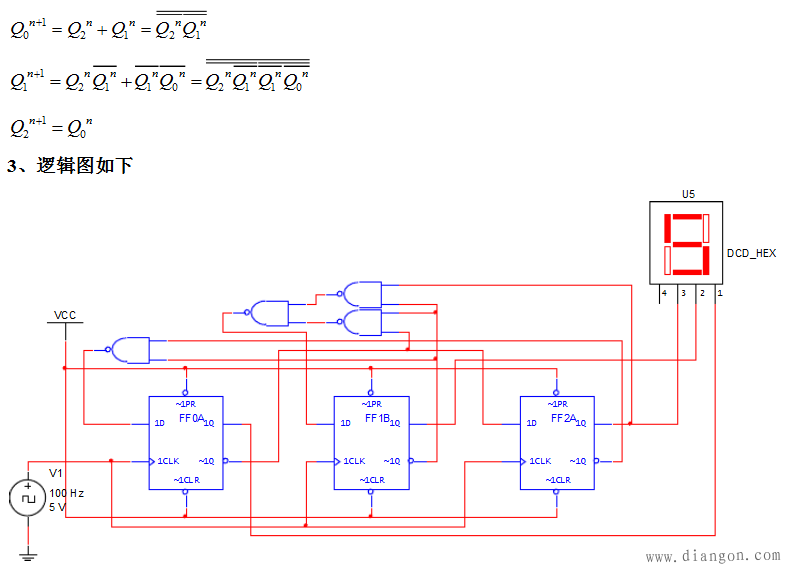

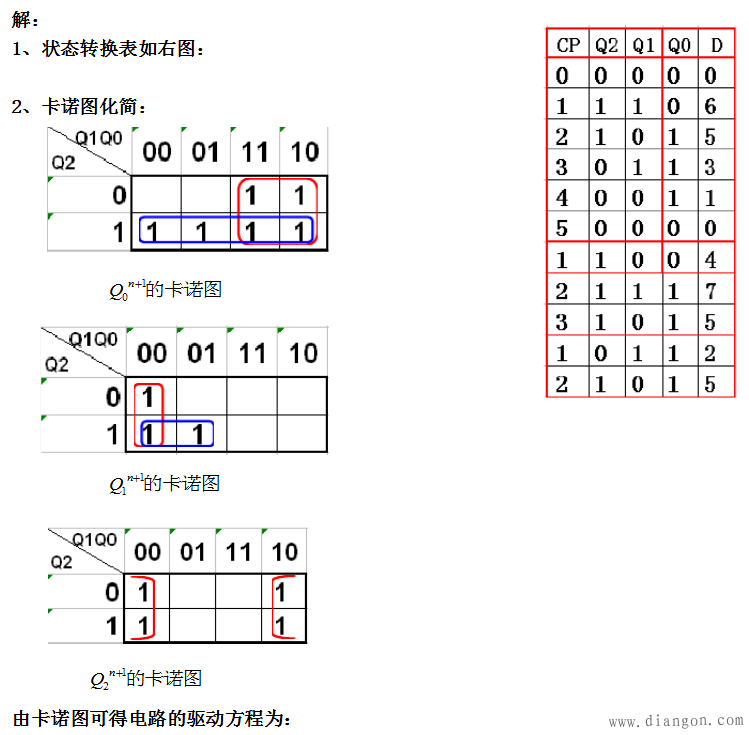

用D触发器设计一个能够自启动的同步5进制计数器，要求计数过程为6→5→3→1→0→6。 要求： 1、列出状态转换表； 2、利用卡诺图画简； 3、画出逻辑图。
|
