选择存储器时应遵循的基本原则

1．内部存储器与外部存储器

一般情况下，当确定了存储程序代码和数据所需要的存储空间之后，设计工程师将决定是采用内部存储器还是外部存储器。通常情况下，内部存储器的性价比最高但灵活性最低，因此设计工程师必须确定对存储的需求将来是否会增长，以及是否

有某种途径可以升级到代码空间更大的微控制器。基于成本考虑，人们通常选择能满足应用要求的存储器容量最小的微控制器，因此在预测代码规模的时候要必须特别小心，因为代码规模增大可能要求更换微控制器。

目前市场上存在各种规模的外部存储器器件，我们很容易通过增加存储器来适应代码规模的增加。有时这意味着以封装尺寸相同但容量更大的存储器替代现有的存储器，或者在总线上增加存储器。即使微控制器带有内部存储器，也可以通过增加外部串行EEPROM或闪存来满足系统对非易失性存储器的需求。

2．引导存储器

在较大的微控制器系统或基于处理器的系统中，设计工程师可以利用引导代码进行初始化。应用本身通常决定了是否需要引导代码，以及是否需要专门的引导存储器。例如，如果没有外部的寻址总线或串行引导接口，通常使用内部存储器，而不需要专门的引导器件。但在一些没有内部程序存储器的系统中，初始化是操作代码的一部分，因此所有代码都将驻留在同一个外部程序存储器中。

3．配置存储器

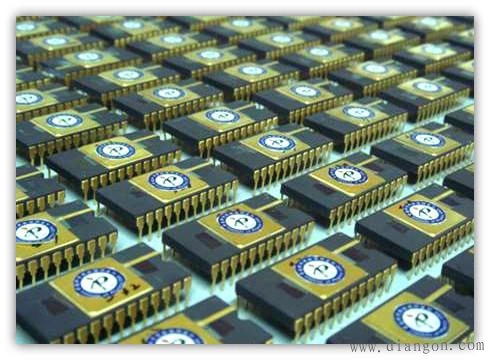

对于现场可编程门阵列(FPGA）或片上系统(SoC)，人们使用存储器来存储配置信息。这种存储器必须是非易失性EPROM、EEPROM或闪存。大多数情况下，FPGA采用SPI接口，但一些较老的器件仍采用FPGA串行接口。串行EEPROM或闪存器件最为常用，EPROM用得较少。

4．程序存储器

所有带处理器的系统都采用程序存储器，但设计工程师必须决定这个存储器是位于处理器内部还是外部。在做出了这个决策之后，设计工程师才能进一步确定存储器的容量和类型。当然有的时候，微控制器既有内部程序存储器也有外部寻址总线，

此时设计工程师可以选择使用它们当中的任何一个，或者两者都使用。这就是为什么为某个应用选择最佳存储器的问题，常常由于微控制器的选择变得复杂起来，以及为什么改变存储器的规模也将导致改变微控制器的选择的原因。

如果微控制器既利用内部存储器也利用外部存储器，则内部存储器通常被用来存储不常改变的代码，而外部存储器用于存储更新比较频繁的代码和数据。设计工程师也需要考虑存储器是否将被在线重新编程或用新的可编程器件替代。对于需要重编程功能的应用，人们通常选用带有内部闪存的微控制器，但带有内部OTP或ROM和外部闪存或EEPROM的微控制器也满足这个要求。为降低成本，外部闪存可用来存储代码和数据，但在存储数据时必须小心避免意外修改代码。

5．数据存储器

与程序存储器类似，数据存储器可以位于微控制器内部，或者是外部器件，但这两种情况存在一些差别。有时微控制器内部包含SRAM(易失性)和EEPROM(非易失)两种数据存储器，但有时不包含内部EEPROM，在这种情况下，当需要存储大量数据时，设计工程师可以选择外部的串行EEPROM或串行闪存器件。当然，也可以使用并行EEPROM或闪存，但通常它们只被用作程序存储器。

当需要外部高速数据存储器时，通常选择并行SRAM并使用外部串行EEPROM器件来满足对非易失性存储器的要求。一些设计还将闪存器件用作程序存储器，但保留一个扇区作为数据存储区。这种方法可以降低成本、空间并提供非易失性数据存储器。

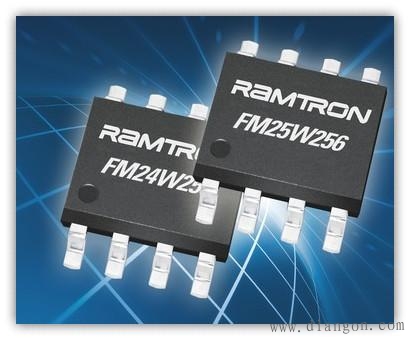

针对非易失性存储器要求，串行EEPROM器件支持I2C、SPI或微线(Microwire)通讯总线，而串行闪存通常使用SPI总线。由于写入速度很快且带有I2C和SPI串行接口，FRAM在一些系统中得到应用。

6．易失性和非易失性存储器

存储器可分成易失性存储器或者非易失性存储器，前者在断电后将丢失数据，而后者在断电后仍可保持数据。设计工程师有时将易失性存储器与后备电池一起使用，使其表现犹如非易失性器件，但这可能比简单地使用非易失性存储器更加昂贵。然而，对要求存储器容量非常大的系统而言，带有后备电池的DRAM可能是满足设计要求且性价比很高的一种方法。

在有连续能量供给的系统中，易失性或非易失性存储器都可以使用，但必须基于断电的可能性做出最终决策。如果存储器中的信息可以在电力恢复时从另一个信源中恢复出来，则可以使用易失性存储器。

选择易失性存储器与电池一起使用的另一个原因是速度。尽管非易失存储器件可以在断电时保持数据，但写入数据(一个字节、页或扇区)的时间较长。

7．串行存储器和并行存储器

在定义了应用系统之后，微控制器的选择是决定选择串行或并行存储器的一个因素。对于较大的应用系统，微控制器通常没有足够大的内部存储器，这时必须使用外部存储器，因为外部寻址总线通常是并行的，外部的程序存储器和数据存储器也将是并行的。

较小的应用系统通常使用带有内部存储器但没有外部地址总线的微控制器。如果需要额外的数据存储器，外部串行存储器件是最佳选择。大多数情况下，这个额外的外部数据存储器是非易失性的。

根据不同的设计，引导存储器可以是串行也可以是并行的。如果微控制器没有内部存储器，并行的非易失性存储器件对大多数应用系统而言是正确的选择。但对一些高速应用，可以使用外部的非易失性串行存储器件来引导微控制器，并允许主代码存储在内部或外部高速SRAM中。

8．EEPROM与闪存

存储器技术的成熟使得RAM和ROM之间的界限变得很模糊，如今有一些类型的存储器(如EEPROM和闪存)组合了两者的特性。这些器件像RAM一样进行读写，并像ROM一样在断电时保持数据，它们都可电擦除且可编程，但各自有它们优缺点。

从软件角度看，独立的EEPROM和闪存器件是类似的，两者主要差别是EEPROM器件可以逐字节地修改，而闪存器件只支持扇区擦除以及对被擦除单元的字、页或扇区进行编程。对闪存的重新编程还需要使用SRAM，因此它要求更长的时间内有更多的器件在工作，从而需要消耗更多的电池能量。设计工程师也必须确认在修改数据时有足够容量的SRAM可用。

存储器密度是决定选择串行EEPROM或者闪存的另一个因素。市场上目前可用的独立串行EEPROM器件的容量在128KB或以下，独立闪存器件的容量在32KB或以上。

如果把多个器件级联在一起，可以用串行EEPROM实现高于128KB的容量。很高的擦除/写入耐久性要求促使设计工程师选择EEPROM，因为典型的串行EEPROM可擦除/写入100万次。闪存一般可擦除/写入1万次，只有少数几种器件能达到10万次。

今天，大多数闪存器件的电压范围为2.7V到3.6V。如果不要求字节寻址能力或很高的擦除/写入耐久性，在这个电压范围内的应用系统采用闪存，可以使成本相对较低。
