主从JK触发器电路与符号及动作特点
时间：2023-03-10来源：佚名
|

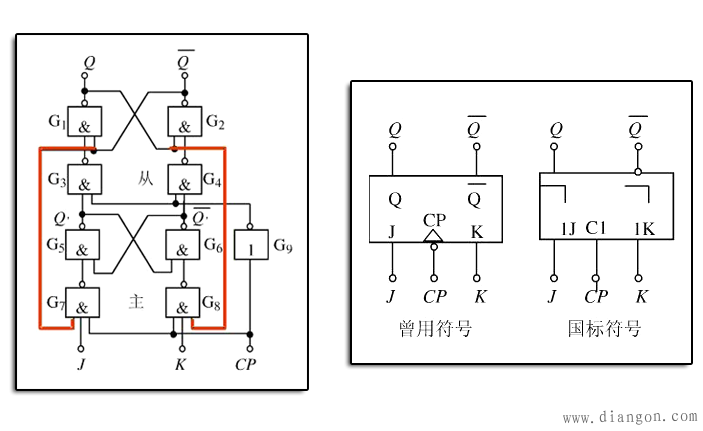

· 主从触发器由两个带控制端的基本触发器构成，可以是两个RS触发器，也可以是两个D触发器。 · 对于TTL电路实际上使用最多的是用两个可控RS触发器构成的主从触发器。 · 若在构成主从触发器时，得到的触发器不是RS触发器，而是JK触发器。 主从JK触发器· 电路与符号

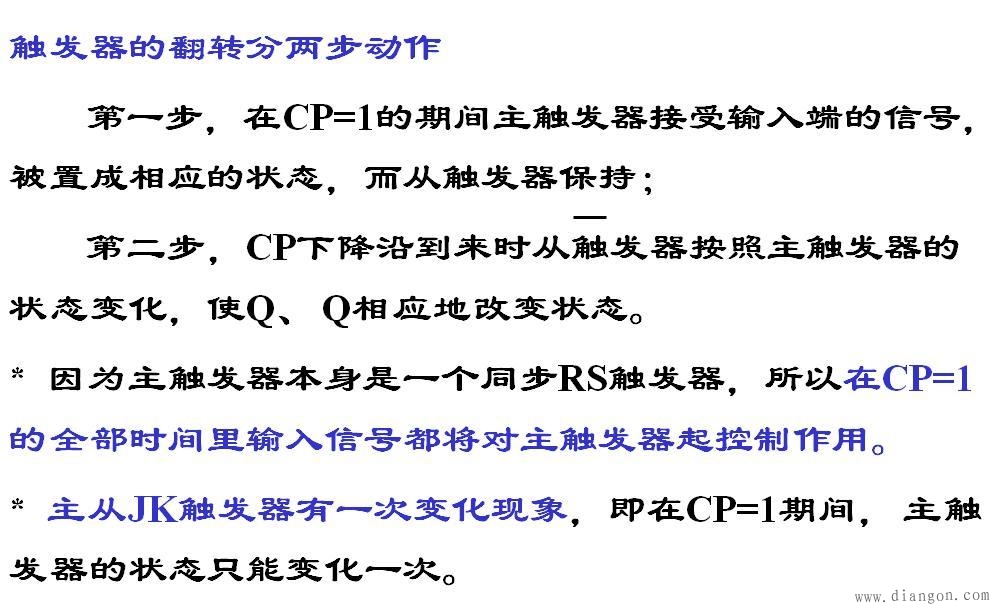

· 动作特点

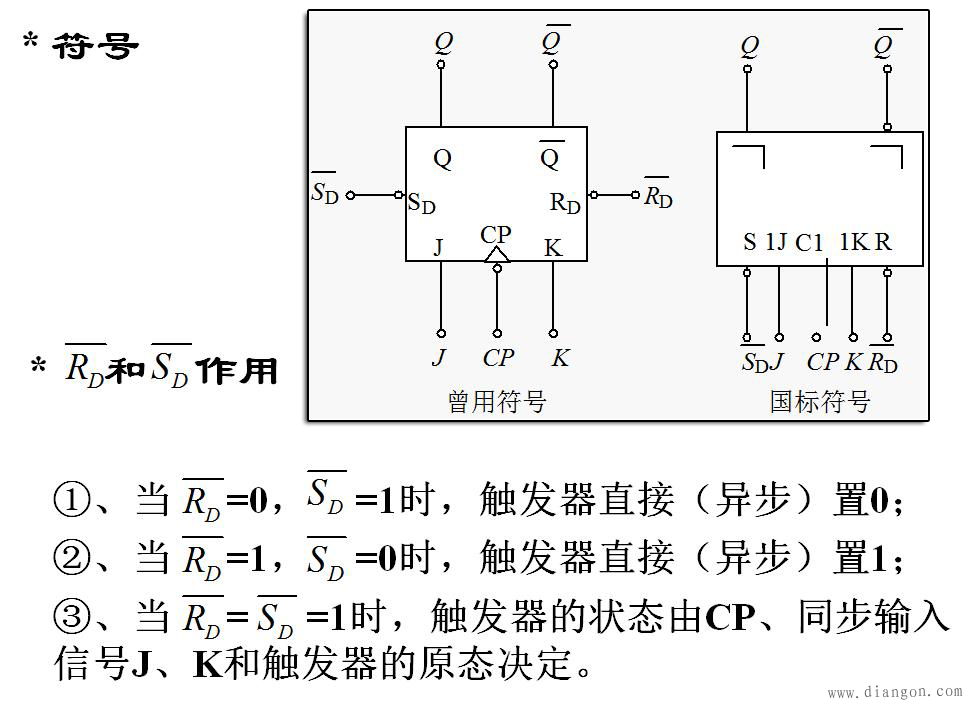

· 带异步置零端和异步置1端的主从JK触发器
|
