欧姆龙CJ2M系列PLC与PLC之间的数据相互读取设定

分享一下欧姆龙CJ2M系列的plc与PLC之间的数据相互读取设定，因为CJ2M系列PLC自带EIP协议，所以硬件连接只需要将多个PLC通过网线用交换机连起来，并将所有的PLC的IP地址设置在同一个网段即可（如192.168.250.1；192.168.250.2；……）

1，IP地址的设置：

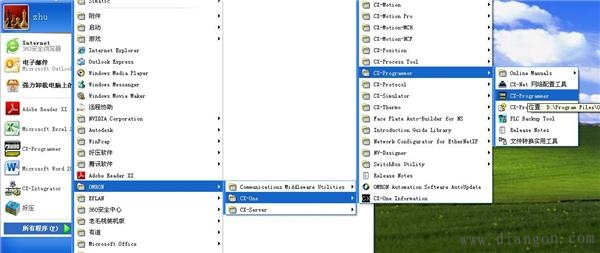

打开编程软件，

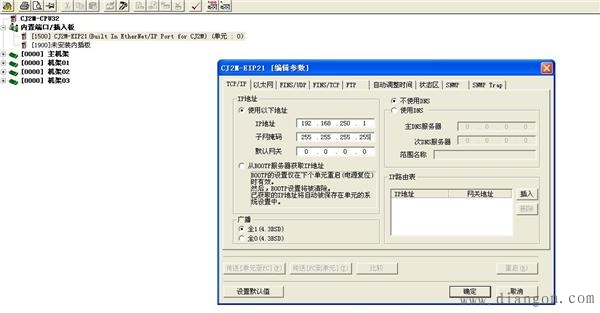

用USB线将CPU与电脑连起来，打开IO表，将每个PLC的CJ2M-EIP21的IP地址设为同一网段不同节点，用USB线分别下载到每个PLC。

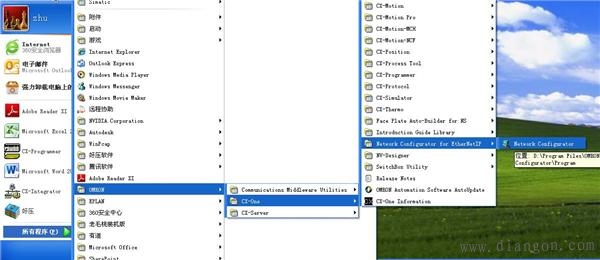

2，打开network configratorn软件

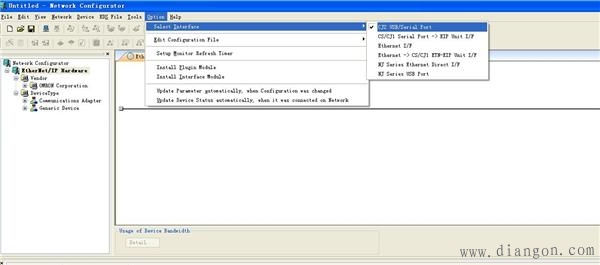

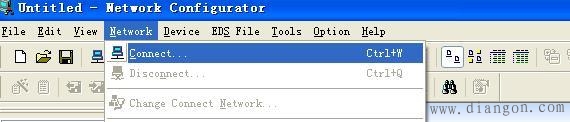

在菜单栏选择USB接口，并在线

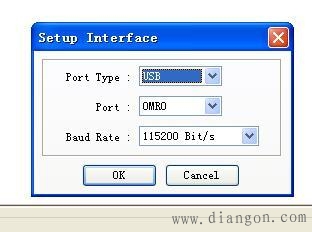

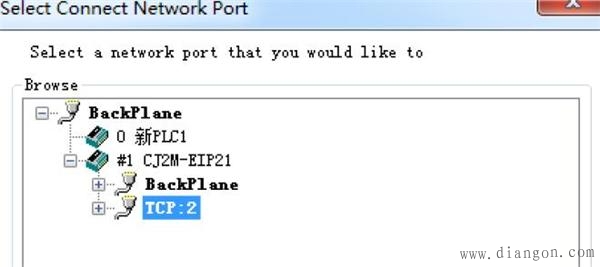

点击OK，选择TCP：2连接

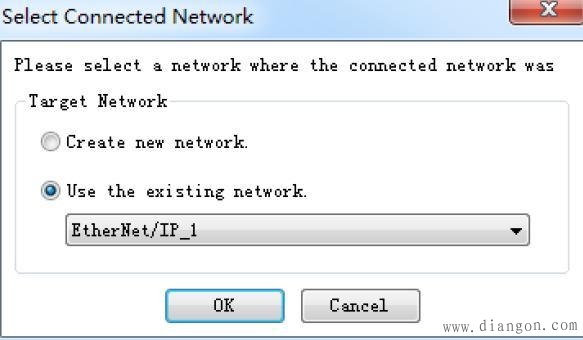

选择网络

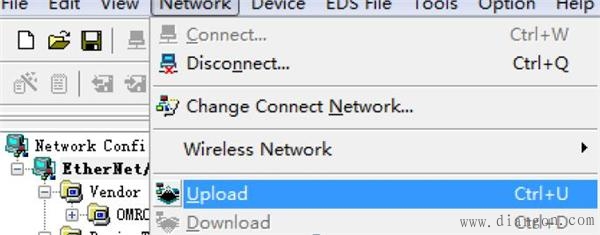

选择上载网络

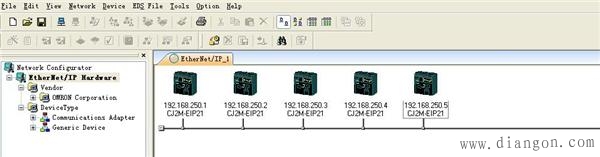

上载后就可以看到整个网络里的所有设备

下面我们来设置各PLC相互读取的数据（在这儿我们用1#PLC分别与2#,3#,4#,5#PLC进行数据交换，1#PLC的D00000，D02000，D03000，D04000作为发送地址，D00010，D02100，D03100，D041000作为接收地址，2#,3#,4#,5#PLC均由D00000作为接收地址，D00010作为发送地址），

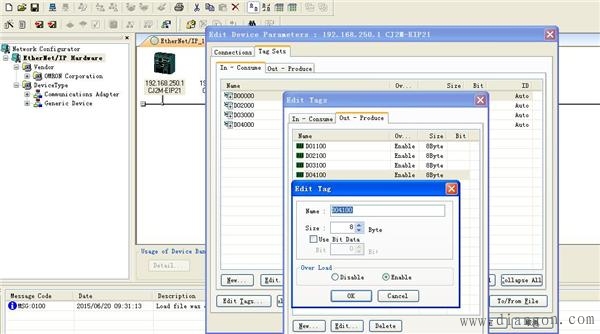

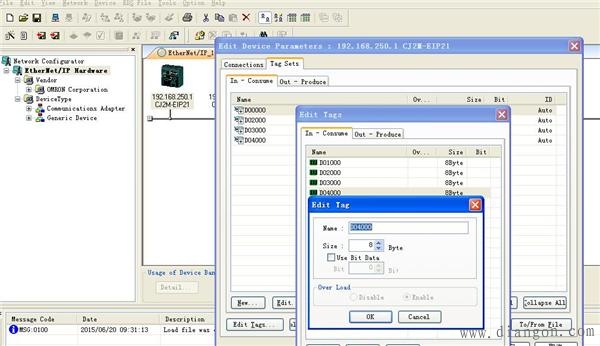

建立1#PLC的CJ2M-EIP21的tag,双击1#EIP模块，点击edit tags进入新建页面，点击NEW新建tag名称为D0，8个字节，依次建立D2000，D3000，D4000，均为8个字节；之后在OUT新建tag，地址分别为D10，D2100，D3100，D4100，地址均为8个字节。

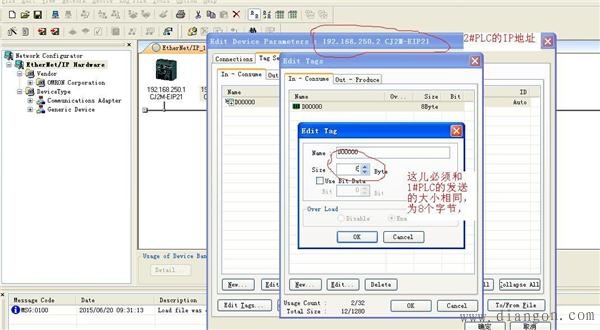

以同样的方法分别在2#,3#,4#,5#PLC建立发送和接收地址，这里需要注意的是，发送数据的大小和对应接收数据的大小必须一致，否则，将会报错。

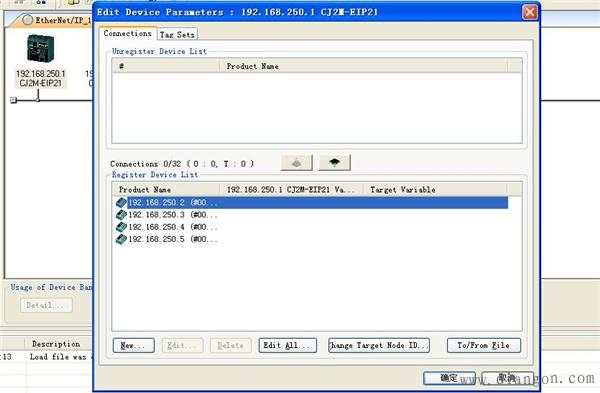

下面我们将在1#PLC下注册2#，3#，4#，5#PLC，在2#，3#，4#，5#PLC下注册1#PLC。

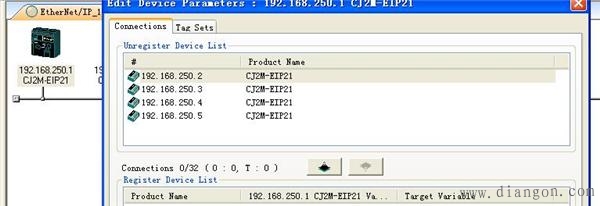

点击向下的箭头

双击IP地址

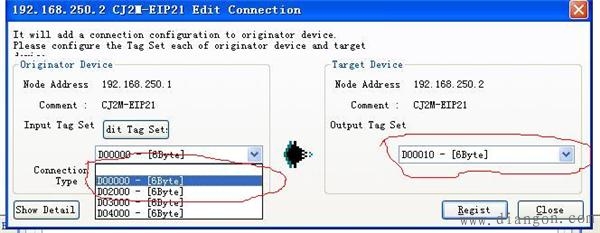

选择输入地址对应到输出地址

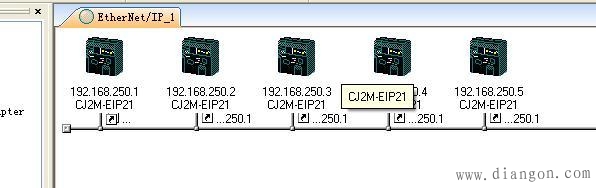

依次将2#，3#，4#，5#注册，注册之后模块下方将出现一个小方框，里面有个小箭头。

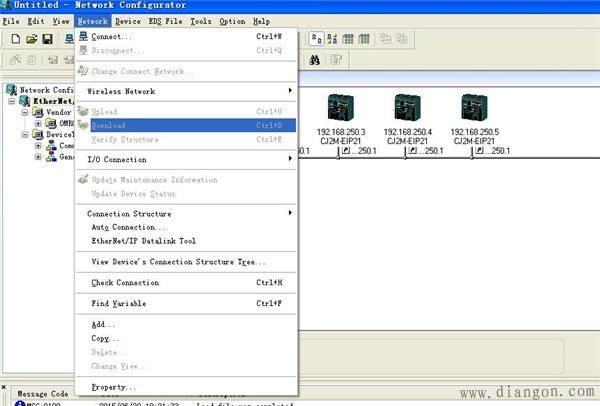

最后下载到PLC。
