电动机电气联锁控制电路图解
时间：2023-03-11作者：佚名
|
联锁控制常用来保证使多台电动机按一定的原则工作或停止。

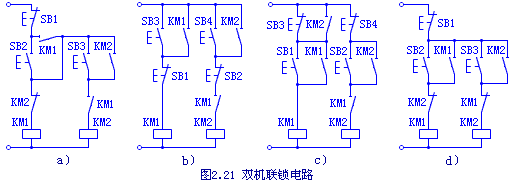

图2.21所示为几种双机联锁的控制电路。 图a)的功能：启动电机M1后才能启动电机M2，同时停车。电路关键：将KM1的常开触点串接在KM2的控制回路中。 图b)的功能：启动电机M1后才能启动电机M2，可同时停车，但不允许M1单独停车。电路关键：将KM1的辅助常开触点串接在M2的控制线路中。 图c)的功能：电机M1先启动，电机M2后启动，M2先停，M1后停。电路关键：把KM2的辅助常开触点并接在KM1的停止按钮两端。 图d)的功能：两电动机不准同时工作，各自都可以实现启动、停止。电路关键：用各自的辅助常闭触点交叉串接在对方的控制线路中。

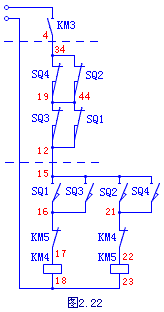

X62W铣床上的联锁控制线路 铣床工作时，不允许工作台的各向进给同时接通，通常采用的联锁方案是：当两个进给手柄同时扳动时，立刻切断电源。图2.22即为这种联锁控制线路。 其原理是：KM4、KM5是进给电机正反转接触器。现假设纵向进给手柄已经扳动，即SQ1或SQ2已被压下，则支路（34-44-12）被切断，但（34-19-12）是接通的，故KM4或KM5仍能得电，纵向正常进给；如果再扳动横向进给手柄使SQ3或SQ4也动作时，支路（34-19-12）也被切断了，于是KM4或KM5将失电，进给运动自动停止。 KM3是主电机接触器，只有KM3得电主轴旋转后，进给电路才会接通；KM3失电则主轴电机停转，进给电路断开，从而防止工件或机床受到损伤。 |
