放大电路的组成_直流通路与交流通路

以共射极放大电路为例介绍放大电路的组成→介绍电路中各元件的作用→总结出放大电路组成原则。

1/放大电路的组成

下图（a）是NPN管组成的基本放大电路。

其中 U s 为信号源电压， R s 为信号源电阻； U i 为放大电路输入信号； U o 为放大电路输出信号。

由于图所示电路的输入回路与输出回路以发射极为公共端，故称之为共射极放大电路。

各元件的作用：

VT——放大电流。

U BB 、 R b ——提供发射结正向偏置电压；确定静态基极偏置电流； R b 的存在还保证了三极管能接受到输入信号。

U CC 、 R c ——提供集电结反向偏置电压；通过 R c 将电流变化转换为电压变化，使电路能输出信号。

C 1 、 C 2 ——耦合电容，通交流隔直流。

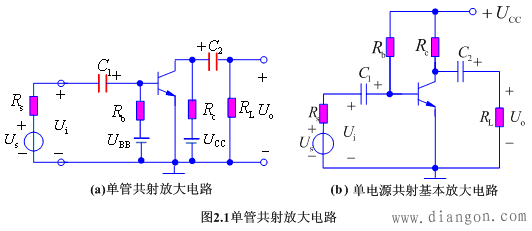

图2.1（a）是原理图，实际放大电路采用单电源供电，如图2.1（b）所示。

放大电路的组成原则：

1．保证三极管处于放大状态，即发射结正向偏置，集电结反向偏置。

2．保证输入信号能输入到三极管输入端。

3．保证放大电路能输出信号。

放大电路输入信号为零时，电路只有直流电流；当有信号输入时，电路中还有交流电流。因此，放大电路中既有直流分量又有交流分量，由于它们流通的路径不一样，因此，分析时要分开考虑。

2、直流通路与交流通路

1.直流通路

直流通路：直流电流流通的路径。

画直流通路方法：

（1）电容视为开路、电感线圈视为短路；

（2）信号源视为短路，保留其内阻。

图2.1(b)所示单管共射放大电路的直流通路如图2.2所示。

2．交流通路

交流通路：交流电流流通的路径。

画交流通路的方法：

（1）容量大的电容（耦合电容）视为短路；

（2）无内阻的直流电源视为短路。

图2.1(b)所示单管共射放大电路的交流通路如图2.3所示。
