【图】电源滤波器的类型与作用，电源滤波器的电路原理图解

有关电源滤波器的类型与作用，电源滤波器的电路原理图，交流电源滤波器外形，交流电源滤波器的内部电路，电源滤波器中共模电感的电路原理，AC输入整流滤波电路原理，DC输入滤波电路原理等。

交流电源滤波器EMI-FILTER：电源网络吸收了各种高、低频噪声，对此常用LC滤波器来抑制混入电源的噪声。

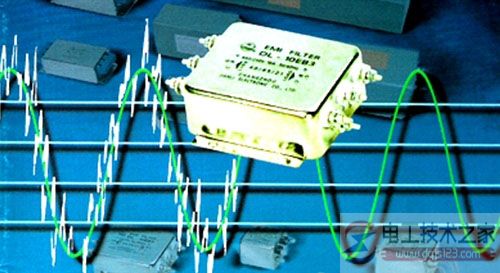

交流电源滤波器外形

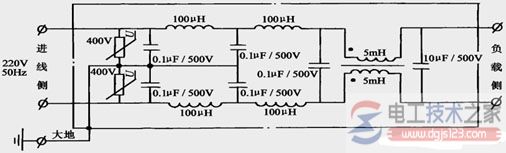

交流电源滤波器的内部电路

图中的100H电感、0.1F电容组成高频滤波器，用于吸收从电源线传导进来的中短波段的高频噪声干扰；图中两只对称的5mH电感是由绕在同一只铁心两侧、匝数相等的电感绕组构成的，称为共模电感，用于吸收因电源波形畸变而产生的谐波干扰；图中的压敏电阻用于吸收因雷击等引起的浪涌电压干扰。 交流电源滤波器的内部电路。

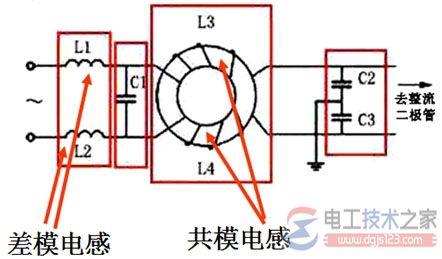

电源滤波器中共模电感的电路原理
