数字逻辑电路基础：门电路和触发器

有关数字逻辑电路中门电路与触发器的知识，门电路可以看成是数字逻辑电路中最简单的元件，触发器实际上就是脉冲电路中的双稳电路，它的电路和功能都比门电路复杂。

1、门电路

门电路可以看成是数字逻辑电路中最简单的元件。目前有大量集成化产品可供选用。

最基本的门电路有 3 种：非门、与门和或门。非门就是反相器，它把输入的 0 信号变成 1 ， 1 变成 0 。这种逻辑功能叫“非”，如果输入是 A ，输出写成 P=A 。与门有 2 个以上输入，它的功能是当输入都是 1 时，输出才是 1 。这种功能也叫逻辑乘，如果输入是 A 、 B ，输出写成 P=A?B 。或门也有 2 个以上输入，它的功能是输入有一个 1 时，输出就是 1 。这种功能也叫逻辑加，输出就写成 P=A ＋ B 。

把这三种基本门电路组合起来可以得到各种复合门电路，如与门加非门成与非门，或门加非门成或非门。

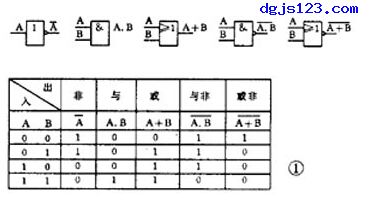

图 1 是它们的图形符号和真值表。此外还有与或非门、异或门等等。

数字集成电路有 TTL 、 HTL 、 CMOS 等多种，所用的电源电压和极性也不同，但只要它们有相同的逻辑功能，就用相同的逻辑符号。而且一般都规定高电平为 1 、低电平为 0 。

2、触发器
