一台膜渣机触摸屏不亮故障排查案例分享

今天，环保部报修一台膜渣机触摸屏不亮故障，维修过程还颇有意思，特整理成文分享给大家。

经到现场查看，触摸屏的确不亮。打开控制电柜，发现柜内变频器面板有电，各路电源断路器均未跳闸（见图一），保险座上的断路指示灯也未亮，但是柜内的台达plc控制器和

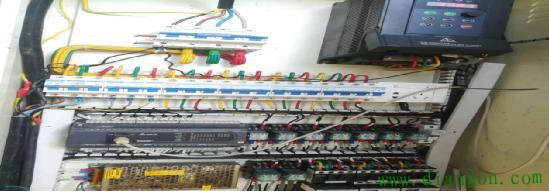

图一：各路断路器均未跳闸

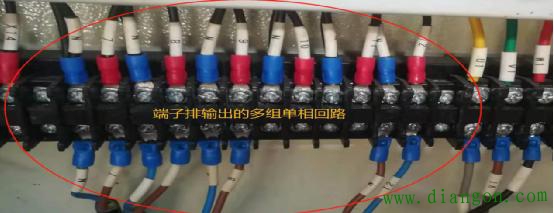

一块24V开关电源工作指示灯未见亮起。为了少走弯路，先特意对面板上的开关状态进行了随手按动检查，排除掉开关被误按或者存在明显故障导致的控制电源没有启动的问题，经查没有明显异常。初步怀疑系统控制电源异常导致。由于没有线路图，只能顺藤摸瓜式的开始排查。先用交流电压档测控制保险上端电压，230V，电源正常，但保险座下端则为0V。抠出保险管用蜂鸣档测量，无通路蜂鸣，转电阻档确认，无穷大，很明显保险管烧断了。而保险座断路的指示灯居然没有亮灯，凑近一看，发现灯光微亮，发光示窗部位正好被垃圾遮挡掉了，不细看真发现不了。看来搞维修真是得心细如发才行啊！保险烧断应该存在短路的可能，不可贸然送电，但也不排除某种偶发因素导致的烧断。gdzrlj.com处理该问题最快速高效的方法是更换同等规格的保险管，能够迅速缩小故障范围，但是该方式存在可能扩大故障范围的风险。而最保险的方法是查找出短路点，不过该方法费时。我扫视了一下保险管下端的出线，有好几路，问题有点复杂了。为了争取时间，我决定冒点风险选择了前者，换上同等规格5A的保险管，按面板电源开关启动，发现触摸屏闪了一下又马上黑掉，再看保险管又烧掉了。这说明的确存在短路，但也基本排除了开关电源、触摸屏异常的可能。转而量测与220V相关的线路。经过一番排查，发现控制柜下部有多路220V的输出（见图二），全部是PLC输出信号控制中间继电器线圈，再由中继上的常开触点来输出控制的，而这些输出的电源全部引自该保险座下端。

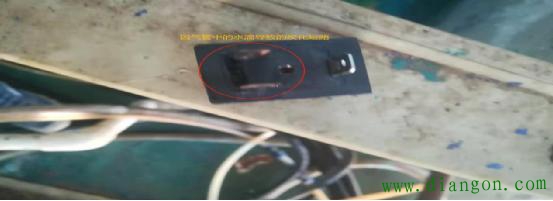

图三：因气管中的水滴导致的电磁阀接线头端子间炭化短路
